　　新型コロナ感染症対策に活用できる製品

扉の開閉を電動でアシストする Autumatic Door Controller

RYOBI RUCAD（ラクアド）RU-010P

だれでもが快適に安全に扉を使用できる　ラクアド

●通常のご使用方法は、ドアを軽く押す（引く）ことで、電動（自動）開閉機能が作動しますが、ノブやレバーに触らなくても開閉可能な機能がありますので、新型コロナウイルス感染症対策にも活用いただけます。
●ドアが全開位置で停止している時間を自由に設定（最大約15秒）できるため、車いすやベビーカーでの通行もスムーズになります。
●開閉中でもドアを軽く押さえるだけで電動（自動）開閉を制御できます。
●停電になっても即座に手動操作が可能です。
●オプション製品を追加することで、リモコン操作やセンサー開扉、顔認証、指静脈認証、テンキー認証、カード認証などの入退出管理との連動なども可能ですので、弊社にご相談下さい。
●適用ドア巾は800〜950mm、ドア重量は15〜65kgです。
※オプション製品などの工事対応は、弊社にお任せください。
参考価格　本体107,800円（税別￥98,000）

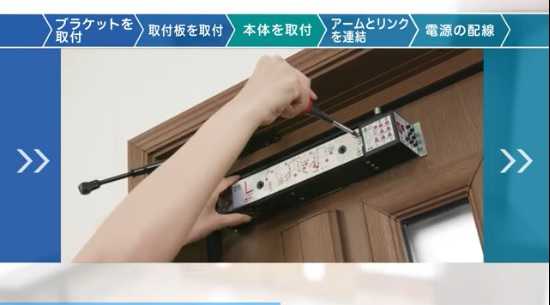

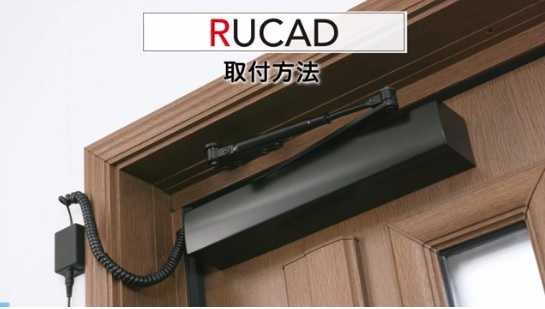

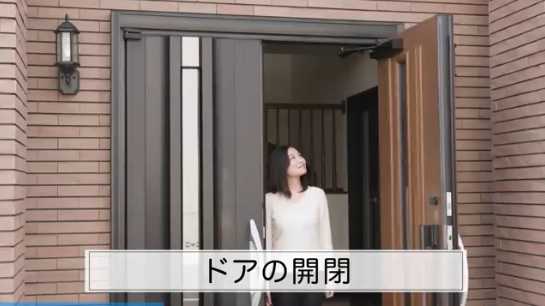

※右記の画像は、メーカー掲載のYouTubeにリンクしています。

ラクアド　カタログ（2.4ＭＢ）

PDFファイルをご覧になるには、Adobe® Reader®が必要です

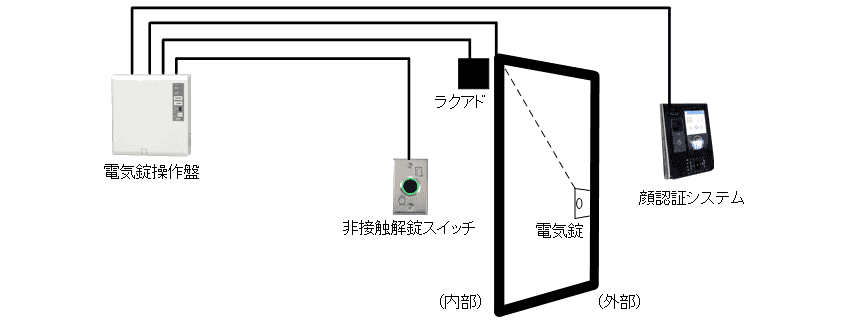

【系統図例】

※標準設置の場合
１）開閉する場合は、軽く扉（レバーやノブ）を押す、引く事で扉は開閉します。
２）既存錠前はそのままご使用いただけます。

※非接触で開閉したい場合
１）オプションの非接触スイッチを内外に設置し、手などを近ずけると、扉（レバーやノブ）に触らずに開閉できます。
２）既存の錠前のラッチ部やデッドボルト（閂）などは使用不可となり
ます。
３）施錠したい場合、施錠時には開閉しない様にスイッチストライクな
どを追加設置する必要があります。

※入退出管理で開閉したい場合
１）既存錠前を電気錠（モーター式電気錠）に交換をします。
２）外部には、カードリーダやテンキーなど設置しますが、非接触にしたい場合はカードリーダが良いでしょう。
３）内部には、カードリーダやテンキーなどの制御部と電気錠操作盤を設置します。
４）内部よりフリーに解錠しても良い場合は、非接触スイッチを設置して対応します。

※その他、お客様のご希望に合わせたシステムを構築致しますので、ご相談ください。

例えば
１）非接触で、扉開閉をしたい。
２）非接触で、電気錠を解錠し扉を開閉したい。
３）非接触で、一回解錠、開扉及び連続解錠、開扉したい。
　（非接触スイッチに１秒手をかざすと１回解錠、開扉で、５秒手をかざすと連続となり、その後３秒手をかざすと解除されるなど）
４）非接触で、カードや顔認証などの入退室システムと連動したい。
５）非接触で、電気錠を解錠し、扉が開いたら照明が点灯し、閉扉し施錠したら消灯する。
６）その他、お客様のご要望にお応え致します。

【施工例】ラクアド

※新型コロナ感染症対策としてのご依頼が多くなっています。色々な場所にての使用勝手に対応可能ですので、ご相談ください。

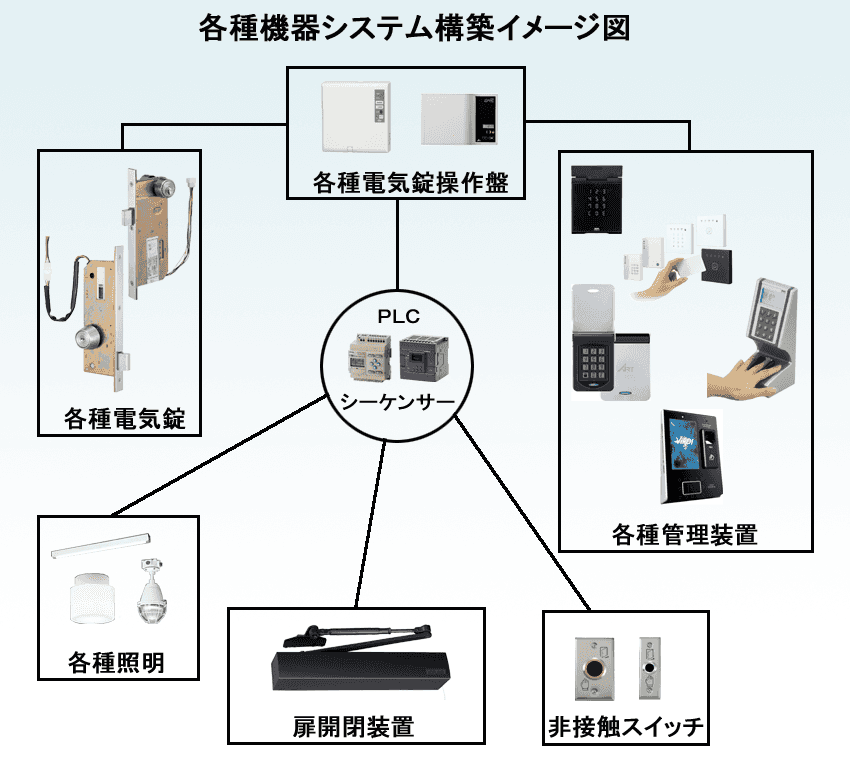

電気錠管理をしている扉を、入退出管理装置とラクアド、非接触スイッチを取り付け、新型コロナ感染症対策効果抜群の扉に交換しました。各機器のタイミングなどは、PLC（プログラマブルロジックコントローラ）を使用しておりますので、各施設の多様な使い勝手にお応えできます。

某工場の外事務所出入口に、ラクアドを設置しました。
外部よりは、カードとテンキーにて解錠及び開扉し、内部よりは、
非接触スイッチに手を近づけると、電気錠は解錠し、扉が開扉します。
大人数で使用する扉には非接触スイッチなので、安心、安全且つ便利な商品です。

廊下の通路仕切りにラクアドを設置して、開扉用に非接触スイッチを
両面に設置しました。
扉の開閉がスムーズになり、通行時のストレスが半減したとの事です。

待合室と治療室の間の扉に「ラクアド」を設置し、患者様は非接触スイッチにて扉を開閉出来るので、新型コロナ感染を心配する事なく出入りが安心して行える様になりました。

１）扉の開閉　２）施解錠　３）ブース内照明
上記の動作を非接触スイッチ、電気錠操作盤、電気錠、シーケンサで構築いたしました。
入室は、外側の非接触スイッチに手をかざすと、扉が開いたらブース内照明が点灯し、すぐに扉が閉扉して、電気錠で施錠となります。
退出は、内側の非接触スイッチに手をかざすと、電気錠が解錠して扉が開き、自動で閉扉してブース内の照明が消灯します。

ロックマンジャパン（株）　非接触式解錠スイッチ

※非接触式の為スイッチに触れないので、新型コロナ感染予防などにも役立つタッチレススイッチです。

SI-25A　　　SI-65A　　　SI-68A　　　SI-58B

非接触式解錠スイッチ

●指を近づけるだけで無電圧接点出力が可能な非接触式スイッチ
●制御盤と接続して、室内側退出時の電気錠用解錠スイッチに最適
●接点出力時間(約0.5秒〜約20秒)と感知距離(約2cm〜約10cm)を調整可能
●接点出力を最長時間設定時、繰り返し（トグル）モードに変更可能
●赤と緑のLEDで解錠スイッチの起動状態を確認可能
●電源は、DC12V or DC24V可能
●プレートには、扉と手のシンプルなデザインを印刷
●SI-68Aは、SI-65Aよりもランプ部がΦ19からΦ35に大きく変更
●SI-68A・58Bは、SI-65Aよりも奥行が16mm短く変更

※注意：
本製品は、制御盤等に接続する微弱接点用スイッチです。
電気錠等大電流の機器と直接接続して稼働させた場合故障致しますので、接続機器にはご注意ください。

SI-25A、SI-65A、SI-68A＝参考価格：9,900円（税別￥9,000）
SI-58B（BOX型）＝参考価格：12,100円（税別￥11,000）

※非接触解錠スイッチのバリエーションは、４種類です。
１）MI-25A：プレート幅は38mm（他は70mm）とスリムなのでアルミサッシの框などに取付け可能です。
２）MI-65A：１個用スイッチBOXに取付けられるので、現在使用中の押し釦スイッチから簡単に交換ができます。
３）MI-68A：MI-65Aよりもランプが大きくなりましたので、確認しやすくなりました。
４）MI-58Ｂ：MI-68AのＢＯＸ型です。
