電気錠

  美和ロック(株)電気錠

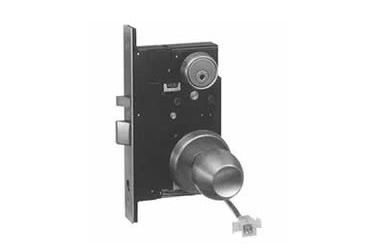

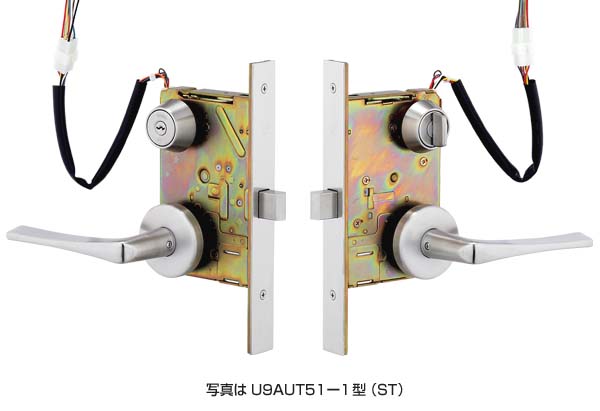

AUシリーズ

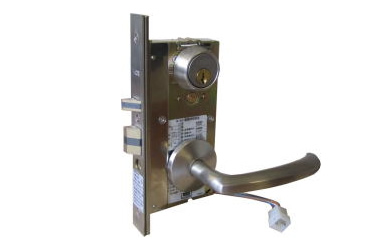

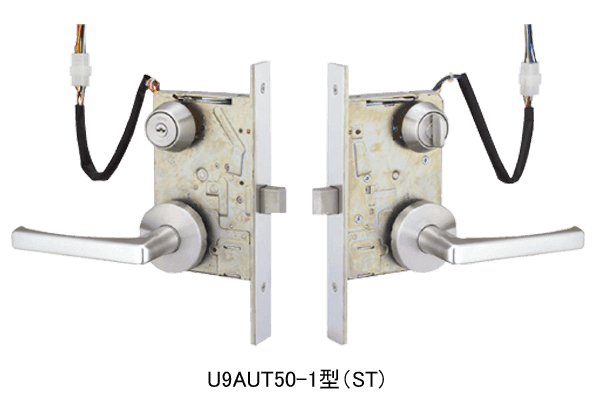

AU
機能切替型電気錠(AUSを除く)

動作:通電時解錠型/施錠型(切替可能)
用途:マンション共用玄関/ビル通用口/非常口等
●施工・取付時に通電時解錠または通電時施錠の機能を選択・切替できます。AUT,AUTA,AUR,AURAは同一ケースです。
●AUT(A):停電時は施錠します。(防犯優先の扉)
●AUR(A):停電時は解錠します。(防災優先の扉)
●アンチパニック機能の有無も切替可能です。

●仕様

名称 適用
バックセット(mm) 76・100
ケース深さ(mm) (76)104・(100)128
スペーシング(mm) 95
扉厚可能範囲
(mm以上〜mm以下)
ノブ 33〜41・42〜49・50〜57・58〜65
レバー 33〜34・35・36〜37・38〜39・40〜41 42以上も2mm単位で65mmまで

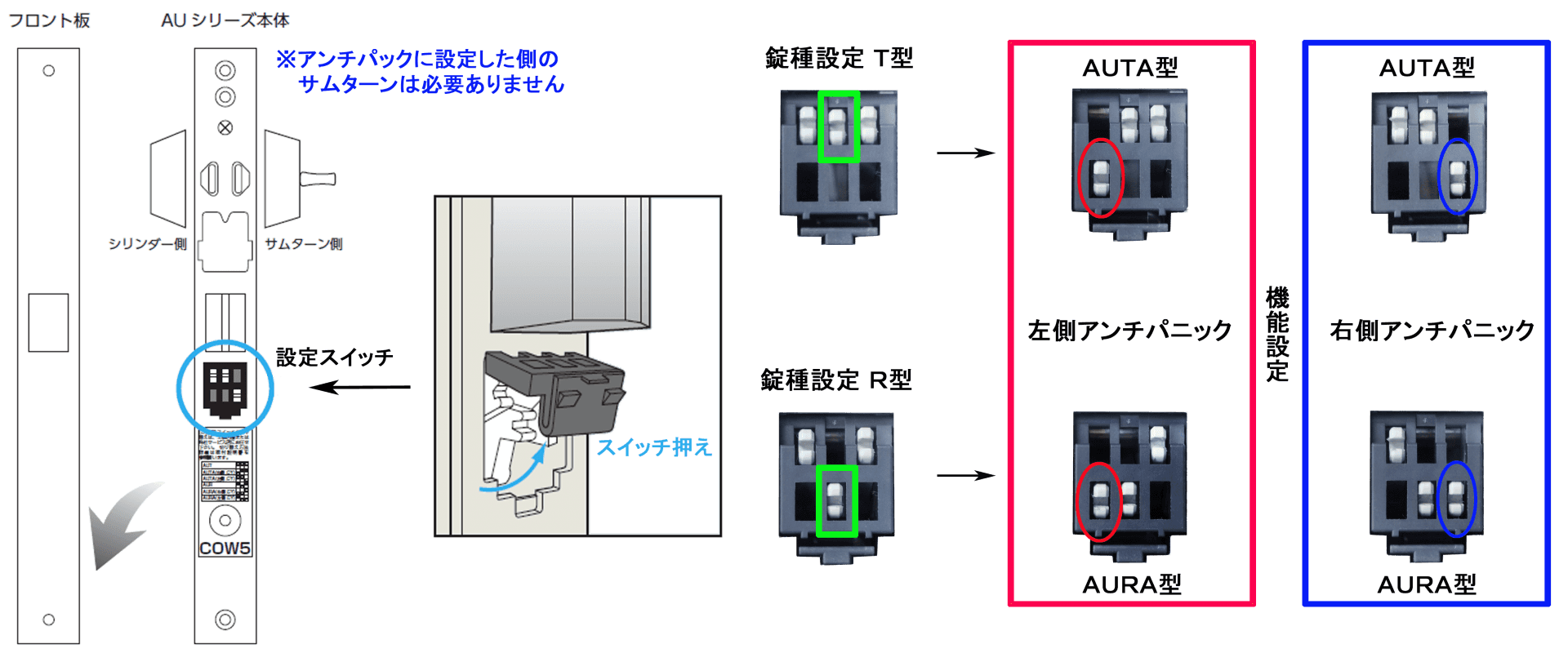

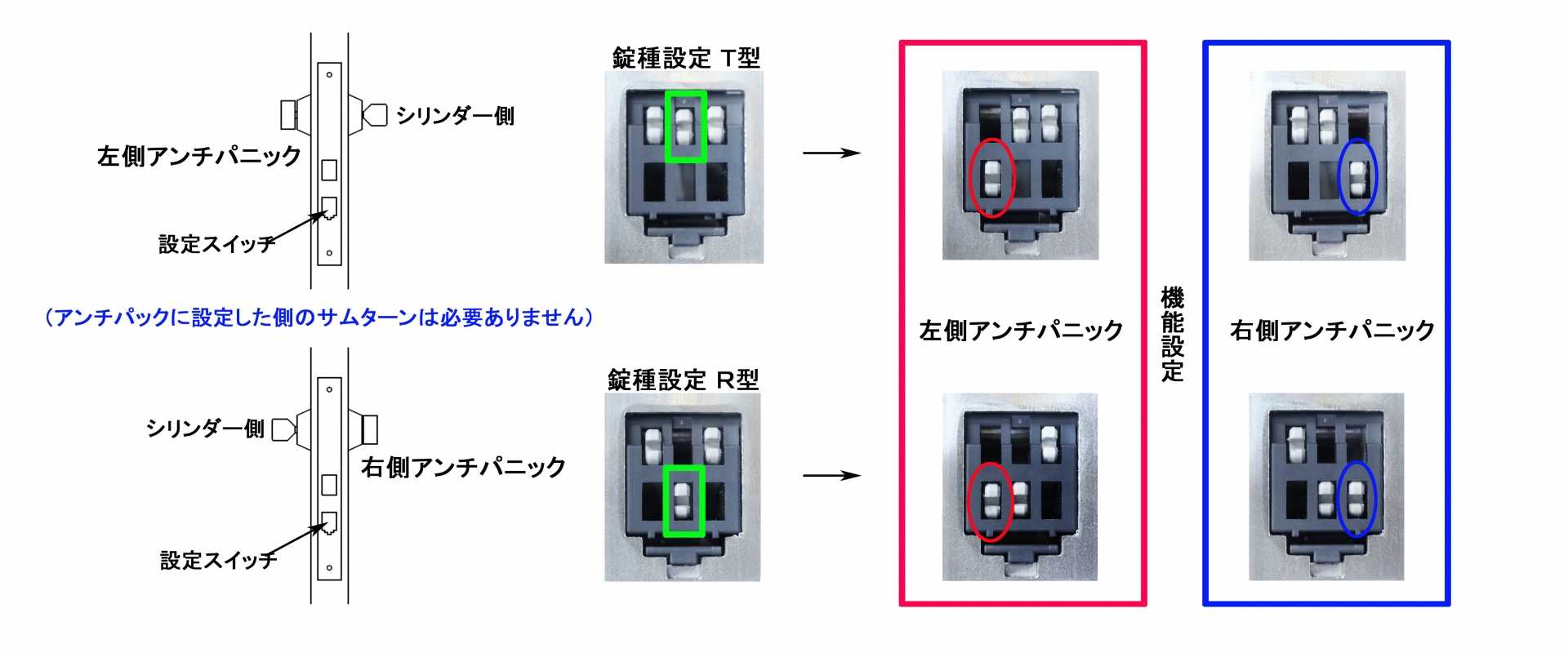

設定スイッチで、錠種、機能を設定します。

1)中央のスイッチ:T型(通電時解錠)にする場合は上で、R型(通電時施錠型)にする場合は、下にします。
2)左右のスイッチ(アンチパニック機能設定):向かって左側を下にすると左側が、右側を下にすると右側がアンチパニック機能になります。
【注意事項】
1)設定後は、スイッチ押えを確実にはめ込んでください。
1)設定スイッチの変更は必ず電気錠操作盤の電源を切った(OFFした)状態で行ってください。
2)設定スイッチの変更が終了したら、電気錠操作盤の電源を入れ(ONにし)錠種の設定操作してください。
※アンチパニック機能とは、サムターンを回さなくてもノブやレバーを下げるだけで解錠、開扉できる機能です。


設定スイッチパターンは6種類

AU切替スイッチ表
AU錠取扱説明書(切替スイッチ設定他)

AU錠取扱説明書(切替スイッチ設定他)(163KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

AUS

AUS
玄関用電気錠(瞬時通電施解錠型)
動作:瞬時通電施解錠型
用途:オフィス出入口/玄関等
●瞬時通電により施錠または解錠します。
●停電時は停電前の状態のままです。停電中は、キーまたはサムターンで施解錠操作が可能です。

●仕様

名称 適用
バックセット(mm) 76・100(受注生産)
ケース深さ(mm) (76)104・(100)128
スペーシング(mm) 95
扉厚可能範囲
(mm以上〜mm以下)
ノブ 33〜41・42〜49・50〜57・58〜65
レバー 33〜34・35・36〜37・38〜39・40〜41 42以上も2mm単位で65mmまで
美和ロック(株)AUSカタログ

美和ロック(株)AUSカタログ(426.4KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

ALA

ALA
瞬時通電施解錠型電気錠

動作:瞬時通電施解錠型
用途:住宅玄関等
●通電極性により施錠または解錠するレバーハンドルタイプの電気錠です。
●停電時は停電前の状態のままです。
●LAシリーズと同一切欠です。(バックセット64mmのみ)

●仕様

名称 適用
バックセット(mm) 64
ケース深さ(mm) 95
スペーシング(mm) 80
扉厚可能範囲
(mm以上〜mm以下)
ノブ 制定なし
レバー 29〜32・33〜41・42〜49・50〜57・58〜65
美和ロック(株)ALAカタログ

美和ロック(株)ALAカタログ(332.6KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

AL3M

AL3M
モーター施解錠型電気錠

動作:モーター施解錠型
用途:マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●停電時は停電前の状態のままです。
●防滴仕様もあります。(AL3MWP)

●仕様

名称 適用
バックセット(mm) 38・51・64
ケース深さ(mm) (38)59・(51)72・(64)85
扉厚可能範囲(mm以上〜mm以下) 33〜41・42〜49・50〜57・58〜65
美和ロック(株)AL3Mカタログ

美和ロック(株)AL3Mカタログ(258.2KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

AL4M(AL3Mの後継機種)

AL4M
新モーター施解錠型電気錠

動作:モーター施解錠型
用途:マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●停電時は停電前の状態のままです。
●施解錠速度がAL3Mより40%改善され0.8秒から0.5秒となりました。
●防滴仕様です。(錠本体のみ)

●AL3MからAL4Mの変更点

項目 AL3M AL4M
防水性能 AL3M(なし)、AL3MWP(JIS保護等級2級) JIS保護等級3級
施解錠速度 0.8秒 0.5秒(40%改善)
ケース深さ(mm) BS38=59、BS51=72、BS64=85 BS38=57、BS51=70、BS64=83
その他(AL4Mは) 1)ディスクシリンダー用のケースはありません。
2)ストライクはAL3Mと同じストライクを使用します。

●防水性能保護等級(JIS C 0920)の規定

日本工業規格(JIS)において、電気機械器具の外郭による保護等級(JIS C 0920)として防水の程度についての規定があります。
保護等級 種類 意味
2級 防滴II形 垂直より左右15°以内からの降雨によって有害な影響を受けない。
3級 防雨形 垂直より左右60°以内からの降雨によって有害な影響を受けない。

●仕様

名称 適用
バックセット(mm) 38・51・64
ケース深さ(mm) BS38=57、BS51=70、BS64=83
扉厚可能範囲(mm以上〜mm以下) 33〜41・42〜49・50〜57・58〜65
AL4Mカタログ

AL4Mカタログ(471.3KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

狭框用新型モーター錠

ALN(新製品)

ALN
狭框モーター施解錠型電気錠

動作:モーター施解錠型
用途:店舗出入口/住宅勝手口等の狭框扉
●バックセット26mmのため、狭框アルミ扉に最適です。
●外開き扉のみ使用可能です。(外開き扉に使用すると戸当たりにシリンダーが干渉するためご使用ないなれません。)
●通電によりモーターを動かして施錠または解錠します。
●キーまたはサムターンで施解錠できます。
●JIS C0920保護等級3(防雨型)の防水性能を有しています。

●仕様

名称 適用
バックセット(mm) 26のみ
ケース深さ(mm) 44
扉厚可能範囲(mm以上〜mm以下) 33〜42のみ

●防水性能保護等級(JIS C 0920)の規定

日本工業規格(JIS)において、電気機械器具の外郭による保護等級(JIS C 0920)として防水の程度についての規定があります。
保護等級 種類 意味
2級 防滴II形 垂直より左右15°以内からの降雨によって有害な影響を受けない。
3級 防雨形 垂直より左右60°以内からの降雨によって有害な影響を受けない。
ALNカタログ

ALNカタログ(514KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

AFG(AFFの後継機種)

AFG
モーター施解錠型引戸用電気錠
動作:モーター施解錠型
用途:マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●鎌がストライクに収まりやすくなりました。
●停電時は停電前の状態のままです。
●JIS C0920保護等級3(防雨型)の防水性能を有しています。

●仕様

名称 適用
バックセット(mm) 51
ケース深さ(mm) 100
扉厚可能範囲(mm以上〜mm以下) 33〜41・42〜49・50〜57・58〜65

●AFFとAFGの違い

項目 / 型式 AFF AFG
防水性能 なし IPX3/防雨性能
トリガー 金属製 樹脂製
AFFとAFG
美和ロック(株)AFGカタログ

美和ロック(株)AFGカタログ(422.6KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

EML(廃番品)

EML
電磁ロック

動作:通電時施錠型(電磁石式)
用途:門扉、非常口扉等
●通電時施錠型の電磁ロックです。
●通電が切れると解錠します。
●防水仕様で門扉などの屋外使用に最適です。

●仕様

名称 適用
型式 EML600 吸着力227kgf以上(kgfとは物体に掛る力を表し、kgは物体の質量を表します)
EML1200 吸着力499kgf以上
扉厚可能範囲 (mm以上〜mm以下) 36〜55(ストライクプレートを扉に挟み込む取付の場合)
使用温度範囲(℃) -10〜+50(氷結、結露なきこと)
作動範囲 中心位置から長方向±9mm以内、短方向±4mm以内
材質/仕上 本体:SUS304 ヘアーライン仕上げ  ストライクプレート:炭素鋼 亜鉛メッキ仕上
重量 EML600 本体一式:2.5kg L型ブラケット:0.35kg  Z型ブラケット:0.6kg
EML1200 本体一式:4.8kg L型ブラケット:0.42kg  Z型ブラケット:0.93kg
美和ロック(株)EMLカタログ

美和ロック(株)EMLカタログ(1022.2KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

【施工例】電磁ロックEML

●木扉で通常の電気錠が設置出来ず上枠に本体を設置しました。

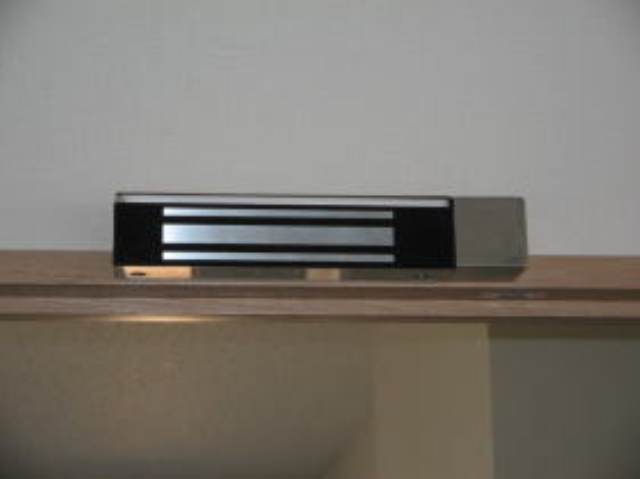

EML上枠設置

本体は上枠に設置

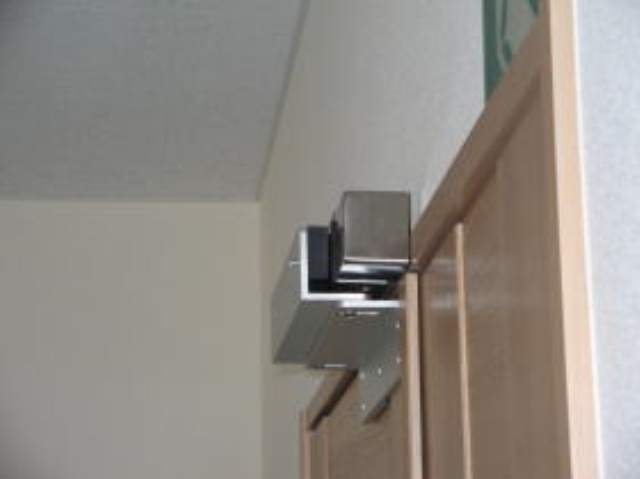

EML木製扉設置

閉扉状態

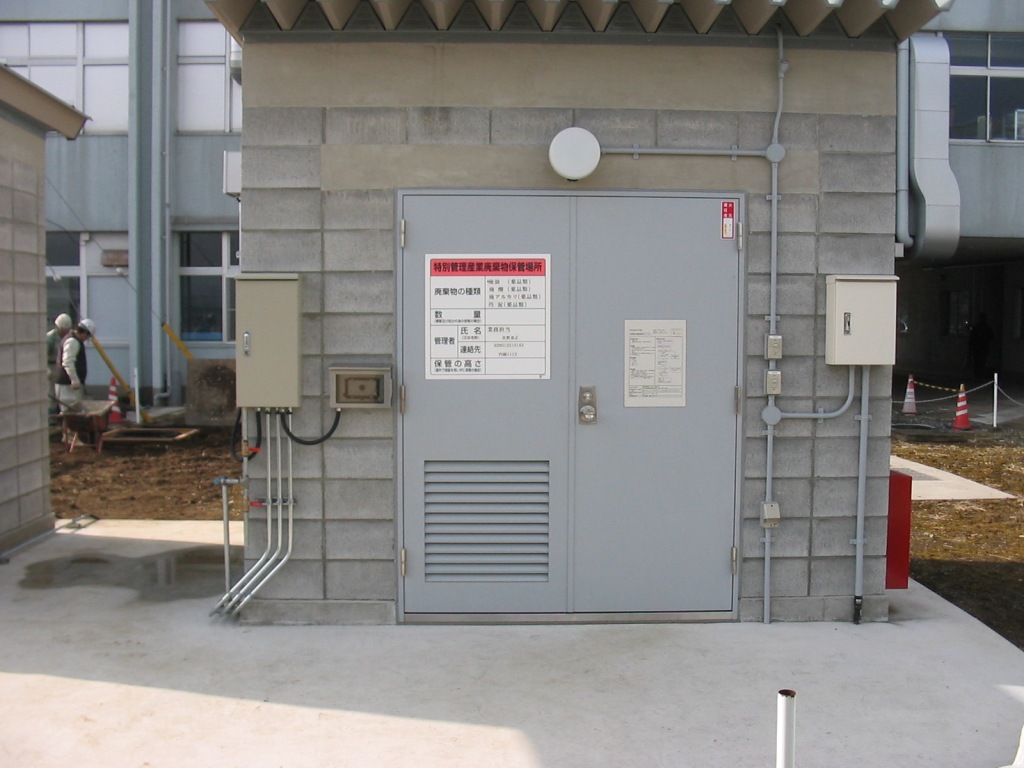

●防水仕様ですので、外部門扉でも設置可能です。

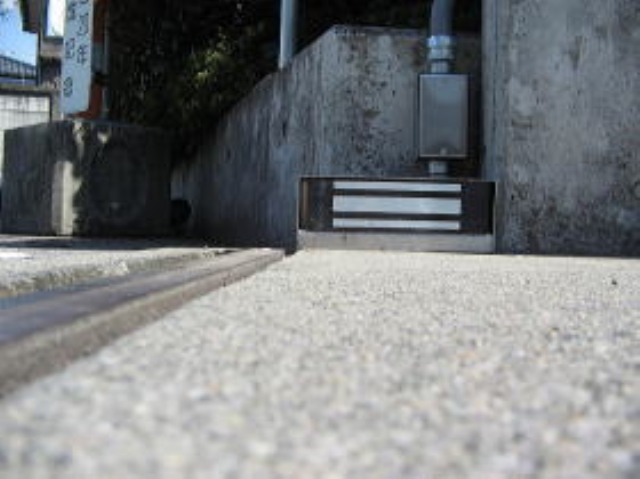

EML門扉設置

BOXを作成して本体を設置

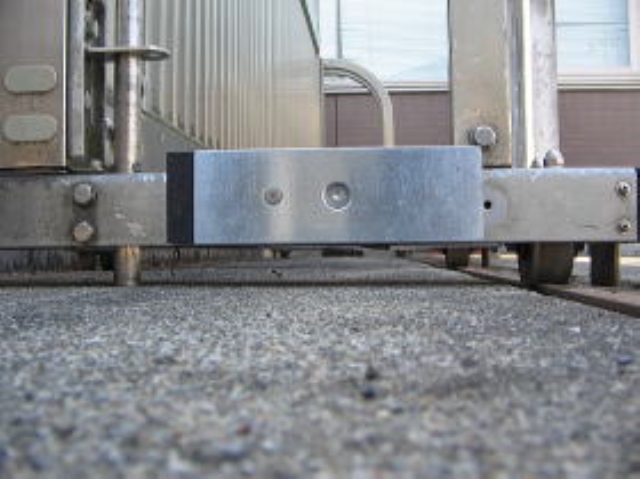

EML門扉設置

ストライクPは下部に設置

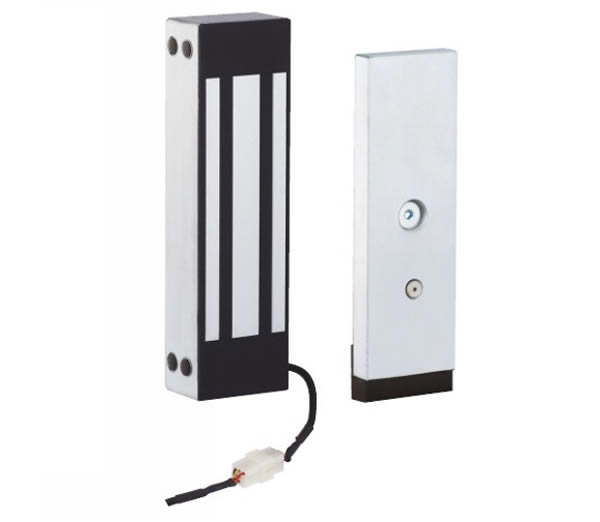

EM2L600(新型)

EM2L600

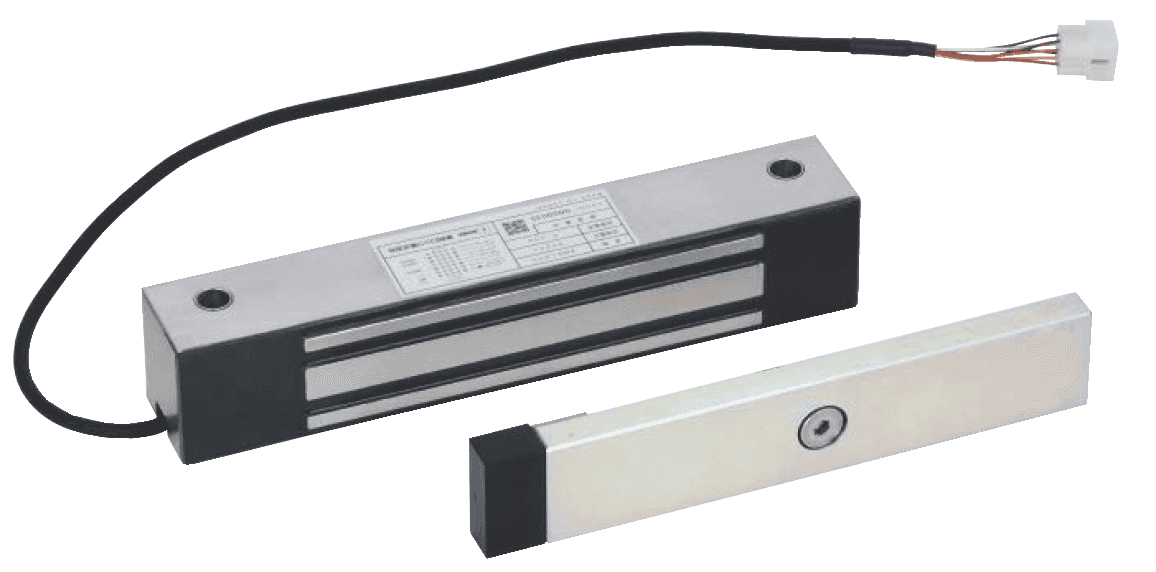

電磁石を利用した電磁ロック

動作:通電時施錠型(電磁石式) 用途:門扉、非常口扉等
●電磁ロック本体と、ストライクプレートを取り付けて強力な電磁石でロックします。
●通電が切れると解錠します。
●防水性能はJIS C0920保護等級6(耐水型)、防塵性能はJIS C0920保護等級6(耐塵型)を有しています。

●仕様

名称 適用
型式 EM2L600 吸着力250kgf以上(kgfとは物体に掛る力を表し、kgは物体の質量を表します)
扉厚可能範囲 (mm以上〜mm以下) 36〜55(ストライクプレートを扉に挟み込む取付の場合)
使用温度範囲(℃) -10〜+50(氷結、結露なきこと)
作動範囲 中心位置から長方向±9mm以内、短方向±4mm以内
材質/仕上 本体:SUS304 ヘアーライン仕上げ  ストライクプレート:炭素鋼 亜鉛メッキ仕上
重量 本体一式:2.7kg 取付板:約0.14㎏ L型ブラケット:約0.35kg  Z型ブラケット:約0.6kg
美和ロック(株)EM2L600カタログ

美和ロック(株)EM2L600カタログ(413.1KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です





APPシリーズ

APP
プッシュプル型電気錠

動作:通電時解錠型/施錠型(切替可能)
用途:マンション共用玄関/ビル通用口/非常口等

●プッシュプル操作(バーハンドルを「押す・引く」)だけの動作で扉を開けられます。
●アンチパニック機能付に設定すると、施錠状態でも室内側からはワンアクションで解錠・開扉を行うことができます。
●施工・取付時に、通電時解錠または通電時施錠の機能を選択・切替できます。APPT,APPTA,APPR,APPRAは同一ケースです。錠のフロント部に内蔵されたスイッチで、機能の切り替えが簡単に行えます。

●仕様


名称 適用
バックセット(mm) 38
ケース深さ(mm) 64
扉厚可能範囲(mm以上〜mm以下) 33〜33・34〜35・36〜37・38〜39・40〜41・42〜43・44〜45・46〜47・48〜49
50〜51・52〜53・54〜55・56〜57・58〜59・60〜61・62〜63・64〜67
※本製品は特に扉厚が重要になりますので、ご用命の節は正確な寸法をお知らせ下さい。
※扉厚により、加算額が変わります。
※左右勝手は共通で使用出来ますが、内開きの場合は型式に「N」のついたタイプになります。
美和ロック(株)APPカタログ

美和ロック(株)APPカタログ(618.4KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

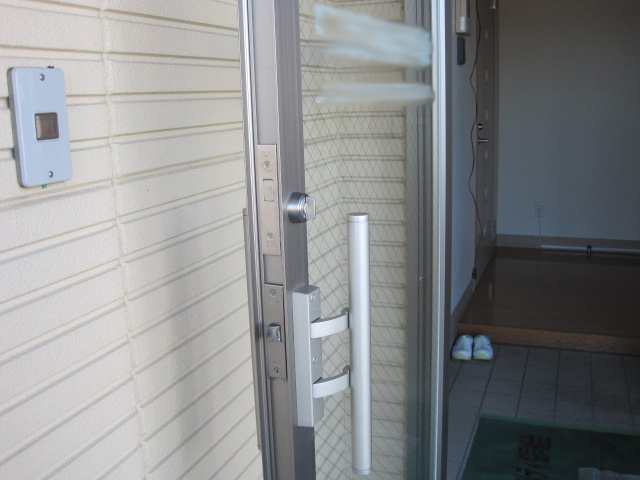

【施工例】プッシュプル電気錠APP

●数年前、内外両開きフローアーヒンジ扉に、カードロックシステムと電気受けAST、自動本締錠AHSを設置させて頂いた現場ですが、使用勝手と施錠不良改善依頼がありましたので、扉交換とプッシュプル電気錠APPを使用して、外観右扉外開きを左扉外開きのアンチパニック式にして使用勝手が向上しました。

プッシュプル電気錠APP施工1

扉と電気錠交換の施工前

プッシュプル電気錠APP施工2

扉交換施工中

プッシュプル電気錠APP施工3

プッシュプル型電気錠施行後

プッシュプル電気錠APP施工4

扉と電気錠の交換後

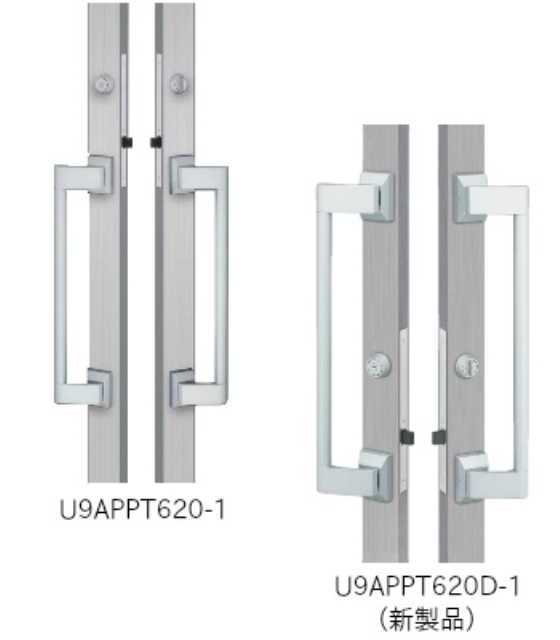

●縦框90mmの両開き扉に、新製品の620Dタイプを設置しました。

プッシュプル電気錠APP工事例5

施工前扉

プッシュプル電気錠APP工事例6

施行後親扉

プッシュプル電気錠APP工事例7

施行後子扉

プッシュプル電気錠APP工事例8

施行後全体(外観)

APBT/Rシリーズ「ost ARK」

APBT/R(ost ARK)
プッシュオープンバー型電気錠

動作:通電時解錠型/施錠型(切替可能)
用途:公共施設//ビル通用口/非常口等

●パニック時を想定した大型施設に最適な非常口用電気錠で、バーを押すだけのワンアクションで解錠・開扉出来ます。
●プッシュオプンバーなら操作方法を知らない利用者でも簡単に解錠・扉が可能です。

●仕様

名称 適用
バックセット(mm) 76
ケース深さ(mm) 128
扉厚可能範囲(mm以上〜mm以下) 35・36〜37・38〜39・40〜41・42〜43・44〜45・46〜47・48〜49
50〜51・52〜53・54〜55・56〜57・58〜59・60〜61・62〜63・64〜65
左右勝手 共通

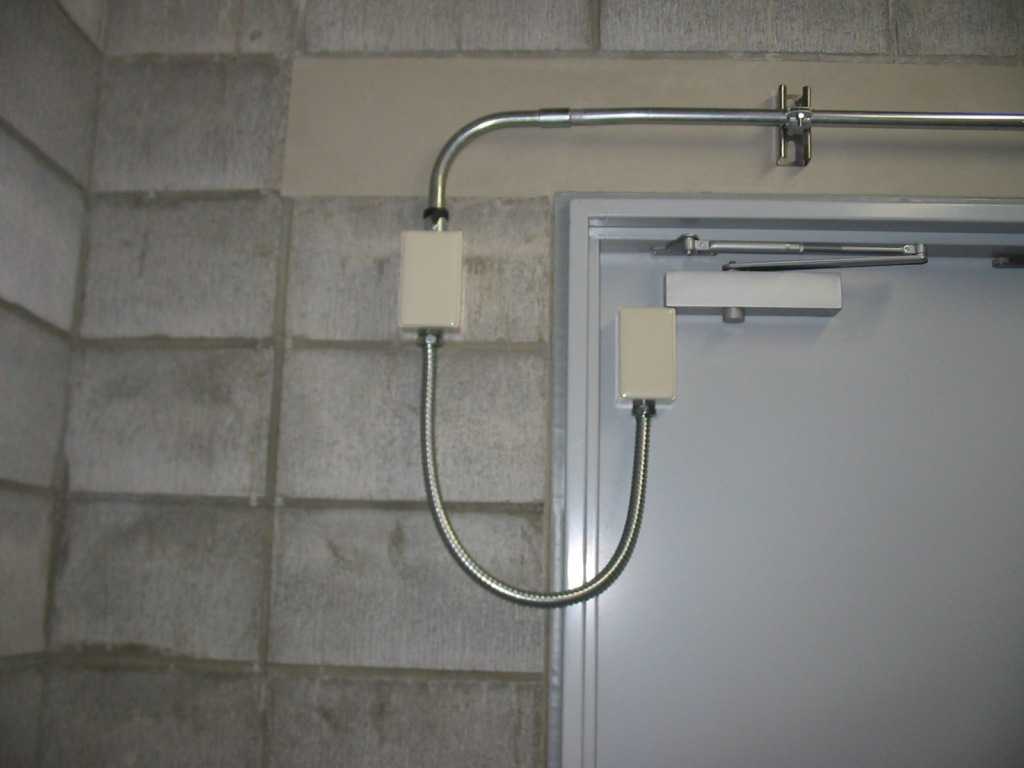

【施工例】プッシュプル電気錠APP

●電気錠の扉をプッシュオープンバー「ost ARK」に変更設置しました。

電気錠APB施工1

ost ARK施工前(外部)

電気錠APB施工2

ost ark施工前(内部)

電気錠APB施工3

ost ARK施行後(外部)

電気錠APB施工4

ost ARK施工後(内部)

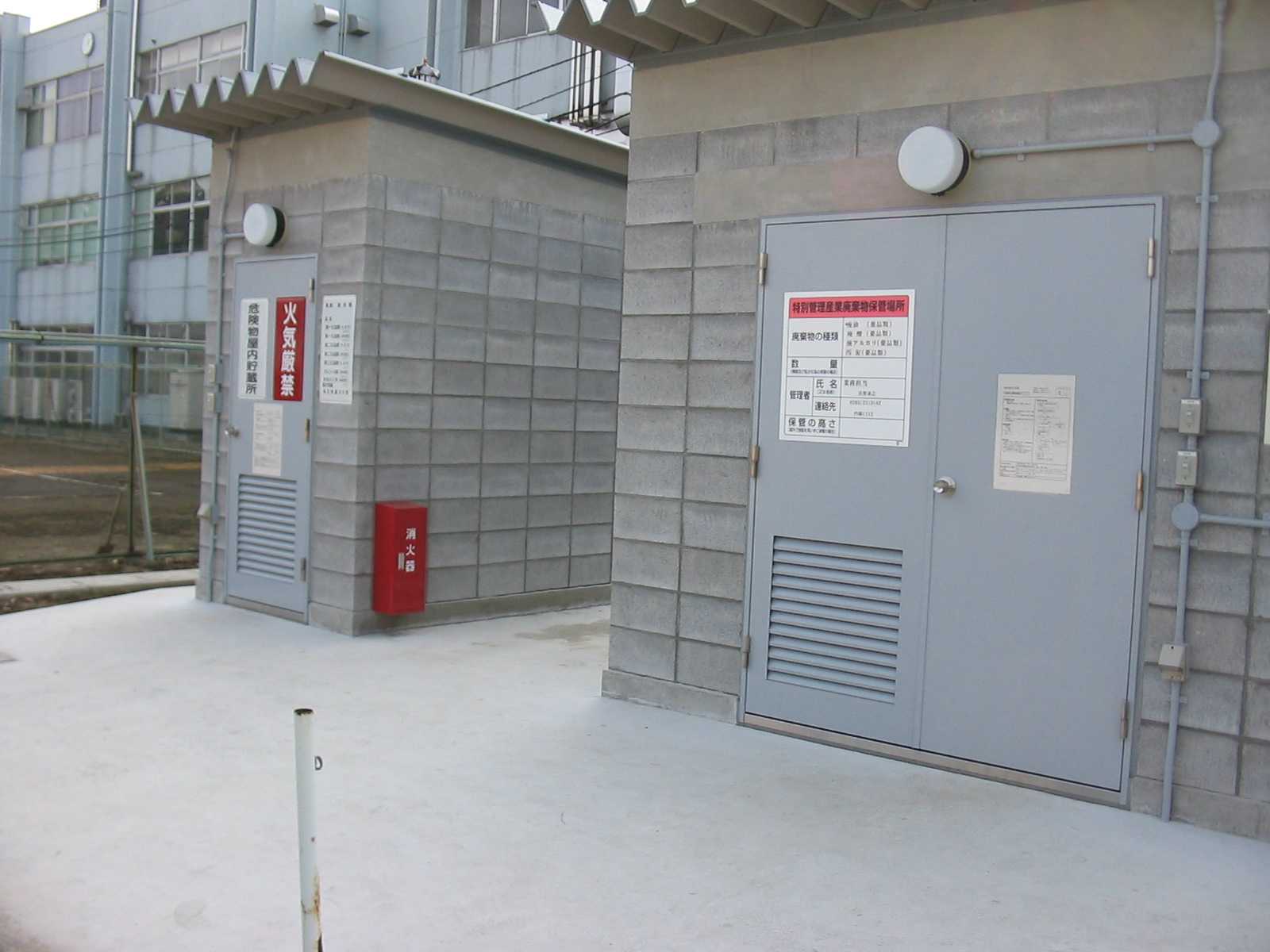

某工場の外部扉に既存電気錠が設置されておりましたが、避難優先、人命優先を考え、美和ロックのプッシュオープンバー「osut ARK」に変更しました。
火災や地震などが発生した場合の緊急時においては、操作方法を知らない利用者でも簡単に解錠・開扉して避難できる錠前です。
また、非常口の前に大勢が押し寄せて解錠操作が困難な場合や、暗闇の中でも、身体でプッシュオープンバーを押すことで扉を開くことができます。

Panasonic社製電気錠操作器のよくある質問

Panasonic社電気錠操作器から他社製の電気錠操作盤への変更

質問で、Panasonic社製の電気錠操作器とシークレットスイッチのシステム設置予定の現場があるが、電気錠が通電時解錠型(AUT型・AST型)などや通電時施錠型(AUR型・EML型など)が扉に設置されているので、なんとかならないか?との問い合わせが多々ありますので、ここに回答を掲載しました。
【回答】

1)電気錠をそのままの仕様で使う場合。
  Panasonic社製の電気錠操作器では、瞬時通電施解錠型、モーター施解錠型の電気錠(Panasonic社対応電気錠)のみしか適応しませんので、
  電気錠操作器とシークレットスイッチ一式を、連続通電対応の制御機器に交換する必要があります。
2)制御機器をそのままの仕様で使う場合。
  電気錠を、Panasonic社対応電気錠に交換する必要があります。
【問題点】
1)電気錠をそのまま使用の場合は、制御機器の交換が必要になり交換機器にもよりますが配線系統が1系統から2系統にする必要があります。
2)電気錠をそのまま使用の場合は、制御機器の大きさや設置方法が変わってしまうなどの点がありますので、設置に工夫が必要です。
3)制御機器をそのまま使用の場合は、瞬時通電施解錠型、モーター施解錠型電気錠で良いか、既存扉に設置可能か、その建物の仕様にあっているのかの確認が必要です。
【対応策】
1)電気錠をそのまま使用の場合は、2系統の配線と、機器の大きさなどが違いますので設置を工夫する必要がありますが、美和ロック社の2線式電気錠操作盤(BAN-DS1など)とテンキー(TKU-003など)に交換する方法があります。
1)1系統の配線はそのまま使用したい場合などは、アート社の電気錠制御盤(C-3830)とデジタルテンキー(T-3830S)が適しておりますが、機器の大きさなどが違いますので設置を工夫する必要があります。

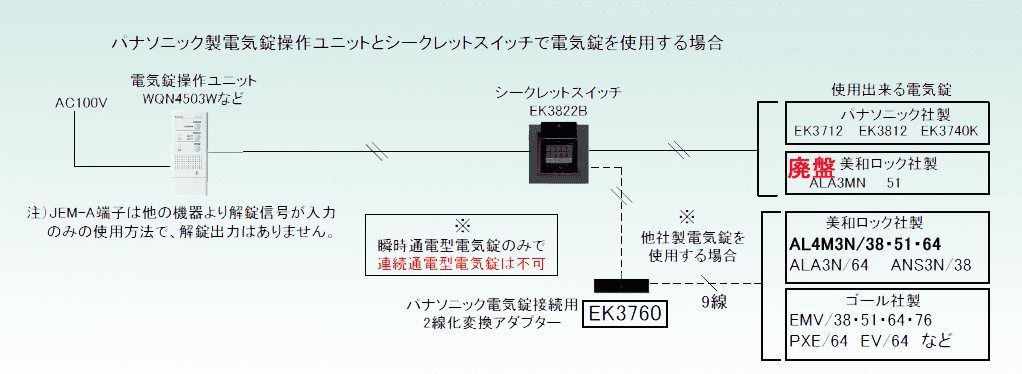

※Panasonic社製の使用例

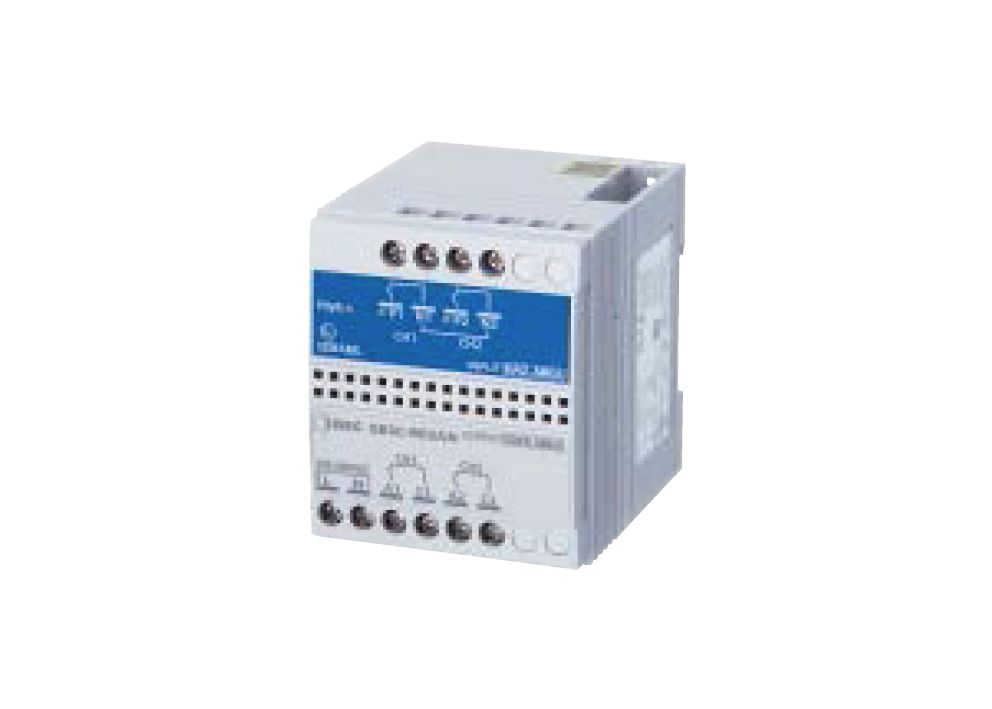

Panasonic電気錠操作器

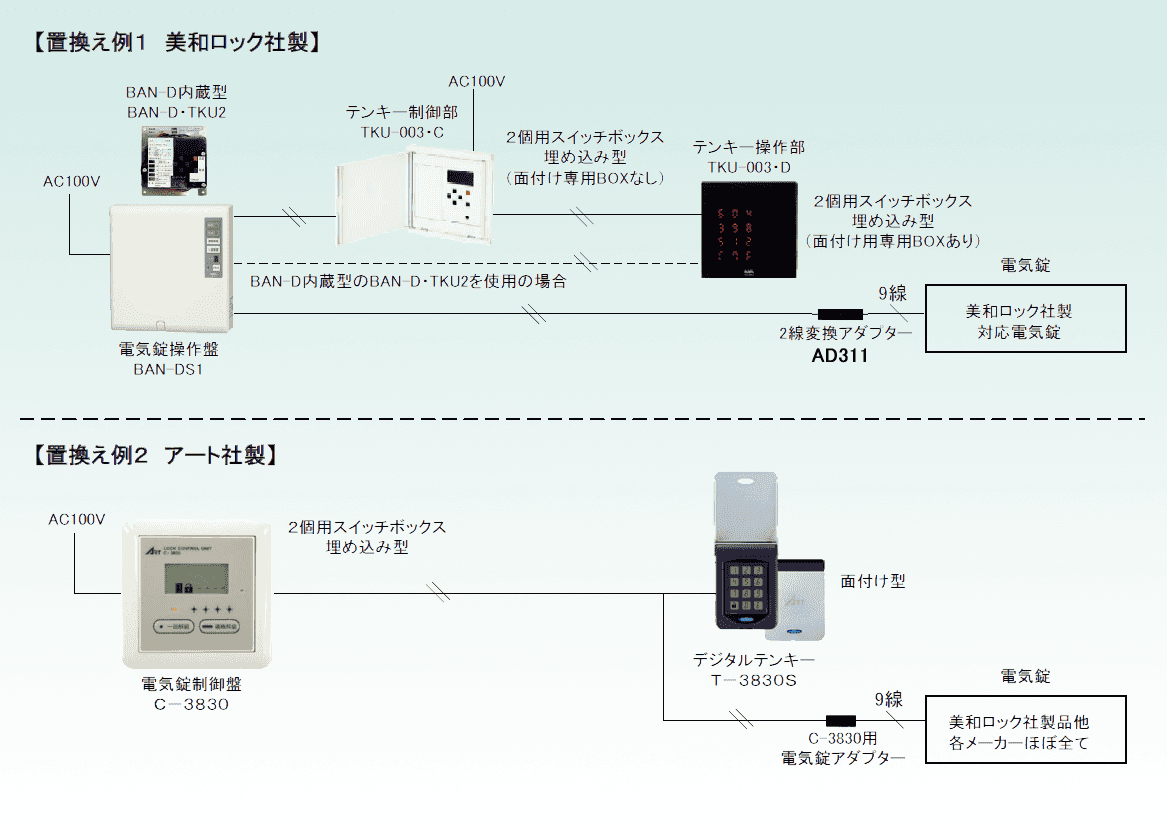

※他社製品への交換例

他社に交換電気錠操作器
Panasonic電気錠システム資料

Panasonic電気錠システム資料(1.2MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

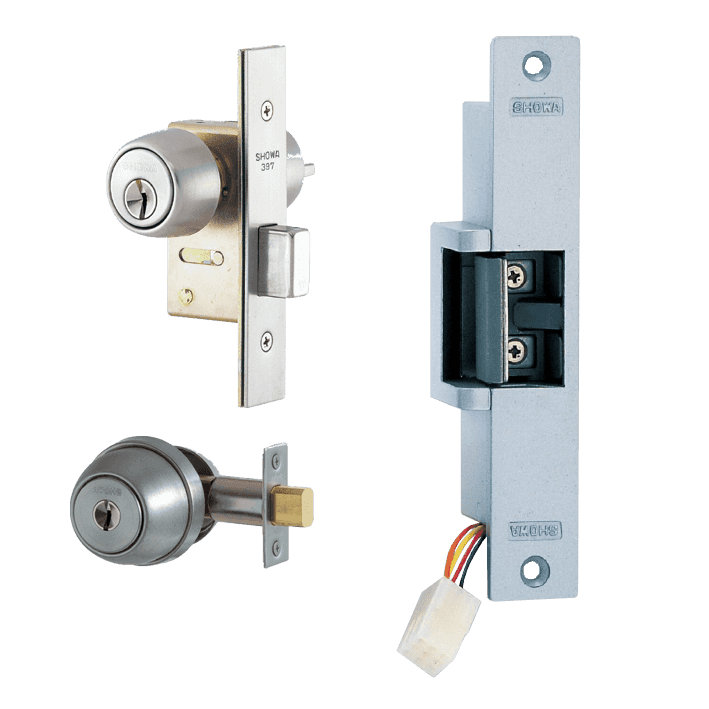

  ミネベアショウワ(株) 電気錠

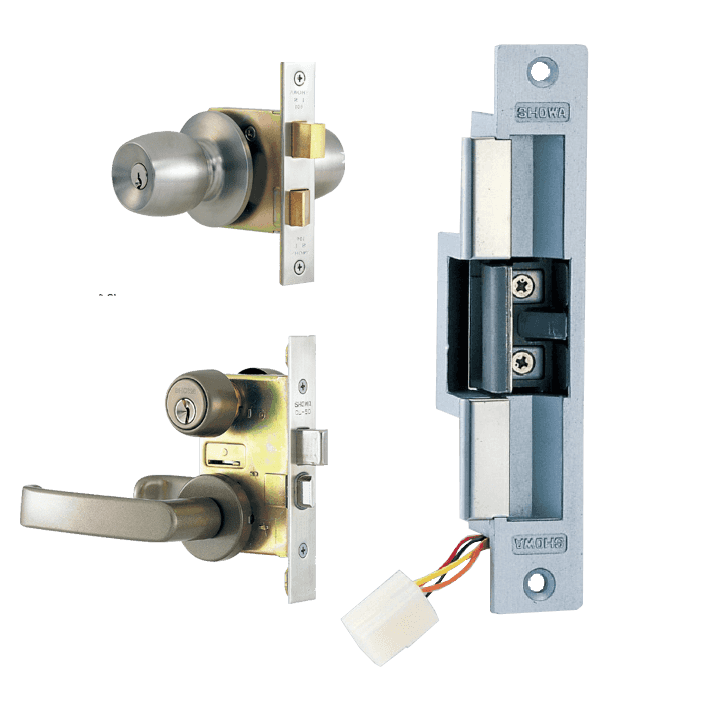

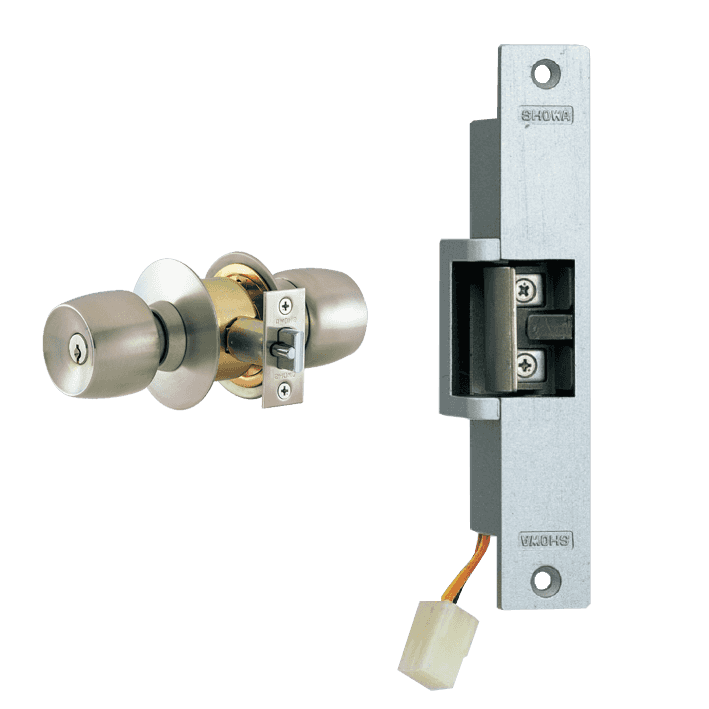

EDMシリーズ

●ケースロック、レバーハンドル錠、インテグラルロック、セブンロック、本締錠等、あらゆる錠前との組み合わせが可能な3タイプが用意されています。
●使用電流値が小さく、簡単な操作盤で作動することが可能です。
通電時解錠し停電時施錠するタイプと、通電時施錠し停電時解錠するタイプの2タイプ があります。
●電圧は、DC12VとDC24Vの2タイプがあります。

EDM_105A・106A

105A・106A・105A-A・106A-A

【組合せ錠前】
CL・ISD・IS等
(レバー錠・インテグラルロック等)
EDM_105B・106B

105B・106B・105B-A・106B-A

【組合せ錠前】
535D・397・393等
(本締錠等)
EDM_103・105

103・105・103-A・105-A

【組合せ錠前】
SD・SS等
(円筒錠等)

 ※上記製品には、3線式と6線式がありますので、ご注意下さい。(末尾に「-A」は、6線式でDC24Vのみの製品になります)

EDM一覧早見表

EDM一覧早見表(160.3KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

●各メーカー適用錠前一覧

メーカー/型式 105A・106A・105A-A・106A-A
(レバー錠・インテグラルロック等用)
105B・106B・105B-A・106B-A
(本締錠等用)
103・105・103-A・105-A
(円筒錠等用)
SHOWA 535、CL、ISD、IS、他 535D、397、393、他 SD、SS、他
MIWA HM、7LA、7MA、他 7DA、DN、他 HK、他
GOAL UC、LG16デッド、LX16デッド、他 AD、HD16デッド、他 ANT、UH、US、他
注意:1)電気錠のストライク奥行きは15.5mmですので、奥行より長いデッドボルトなどは扉のチリなどを調整して取り付けて下さい。
   2)選定錠前については、通常のデッドボルトよりも短いサイズの物を使用して下さい。(7LAやLG16デッドなど)

●仕様

型番 解錠 定格電圧電流 連続通電
103・106A・106B(通電時解錠型) 通電中 DC24V(22〜28V) 60mA
DC12V(11〜14V) 120mA
可能
105・105A・105B(通電時施錠型) 非通電中
103-A・106A-A・106B-A(通電時解錠型) 通電中 DC24V(22〜28V) 72mA
(DC12V仕様はありません)
可能
105-A・105A-A・105B-A(通電時施錠型) 非通電中
※上記製品には、3線式と6線式がありますので、ご注意下さい。(末尾に「-A」は、6線式でDC24Vのみの製品になります)

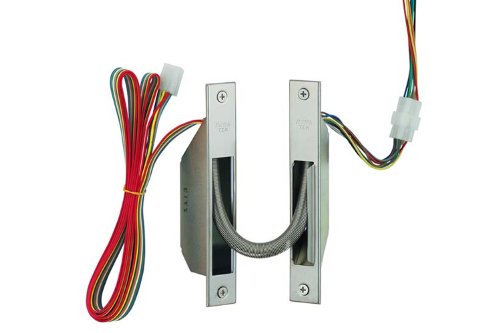

●EDM枠付電気錠 電気動作説明

ミネベアショウワEDMカタログ

ミネベアショウワEDMカタログ(1.7MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

  (資)堀商店 電気錠

8100シリーズ

8100シリーズ
堀込電気錠レバーハンドル型

●電気錠奥行きが79mmですので、縦框の見付けが100mmでもアンチパニック方式に出来る電気錠です。
動作:通電時解錠型/通電時施解錠繰返型/通電時施錠型
用途:マンション共用玄関/ビル通用口/非常口等
●8100:停電時は施錠します。(防犯優先の扉)
●8102:停電時は解錠します。(防災優先の扉)

●仕様

名称 適用
バックセット(mm) 51
ケース深さ(mm) 79
スペーシング(mm) 95
扉厚可能範囲(mm以上〜mm以下) 36〜59
HORI 電気錠 8100シリーズ取扱説明書

HORI 電気錠 8100シリーズ取扱説明書(416.1KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

6200シリーズ

6200シリーズ
堀込電気錠ノブ型

●標準的な扉側に設置する電気錠です。
動作:通電時解錠型/通電時施解錠繰返型/通電時施錠型
用途:マンション共用玄関/ビル通用口/非常口等
●6210:停電時は施錠します。(防犯優先の扉)
●6211:停電時はそのままの状態です。(オフィスビルなどの扉)
●6212:停電時は解錠します。(防災優先の扉)
(レバーハンドル型は、6220、6221、6222となります)

●仕様

名称 適用
バックセット(mm) 70
ケース深さ(mm) 100
スペーシング(mm) 95
扉厚可能範囲(mm以上〜mm以下) 36〜60
HORI 電気錠 6200シリーズカタログ

HORI 電気錠 6200シリーズカタログ(1.3MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

3100シリーズ

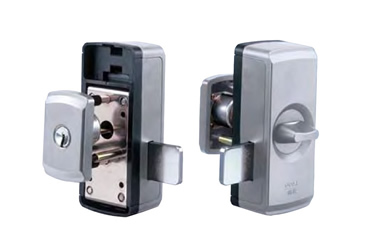

31□6シリーズ

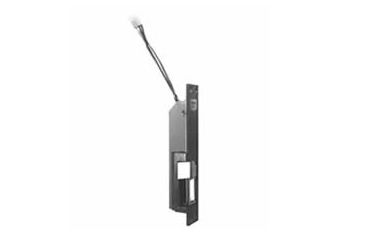

小型電気ストライク

●小型電気ストライクです。
動作  通電時解錠型/通電時施解錠繰返型/通電時施錠型
用途  マンション共用玄関/ビル通用口/非常口等
●3106:停電時は施錠します。(防犯優先の扉)
●3116:停電時はそのままの状態です。(オフィスビルなどの扉)
●3126:停電時は解錠します。(防災優先の扉)

●仕様

名称 適用
対応錠 シリンダー掘込自動錠ノブ型(1050-70/1051-70/1053-70)
シリンダー掘込自動錠レバー型(1061-45)
シリンダー掘込自動本締錠(1062-45)
勝手 左右あり
扉厚可能範囲(mm) 40mm(片開き/両開きの2種類あり)
HORI 電気錠 3106シリーズカタログ

HORI 電気錠 3106シリーズカタログ(624.3KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

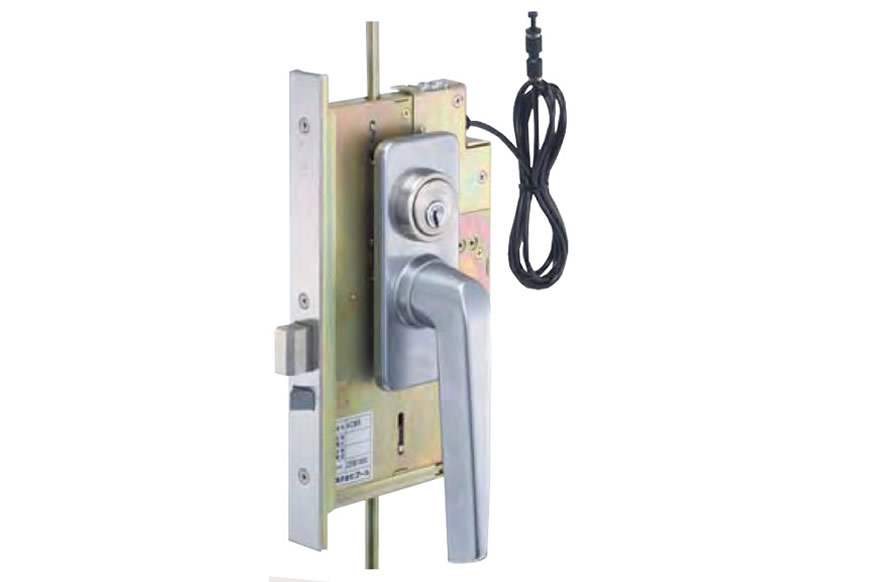

  (株)ゴール 電気錠

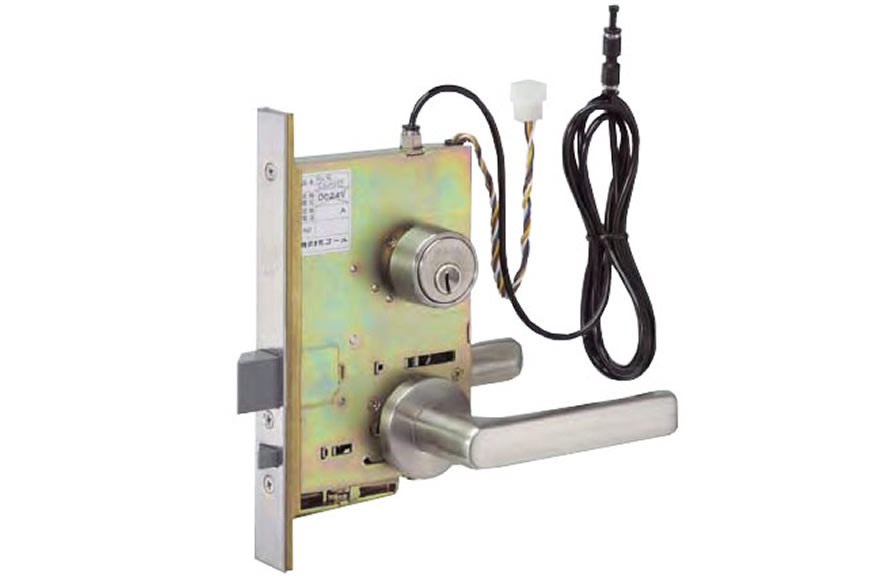

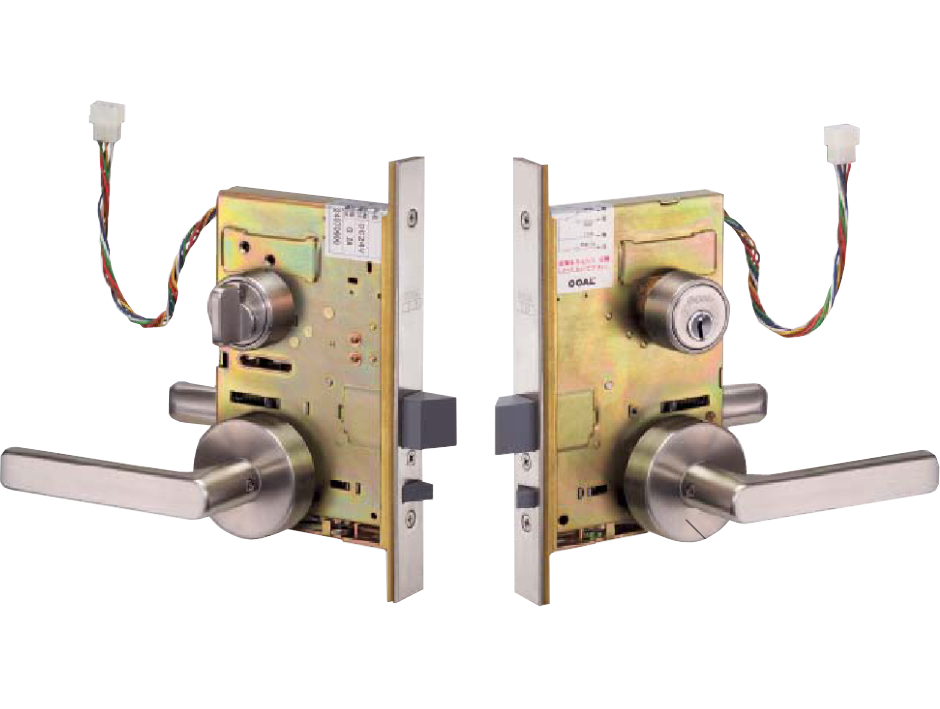

EUシリーズ

EUシリーズ
機能切替型電気錠

動作:通電時解錠型/施錠型(切替可能)
用途:マンション共用玄関/ビル通用口/非常口等

●施工・取付時に通電時解錠または通電時施錠の機能を選択・切替できます。EUT,EUTP,EUR,EURPは同一ケースです。

●EUT(P):停電時は施錠します。(防犯優先の扉)
●EUR(P):停電時は解錠します。(防災優先の扉)
●アンチパニック機能の有無も切替可能です。

●仕様

名称 適用
バックセット(mm) 76
ケース深さ(mm) 109.5
スペーシング(mm) 80
扉厚可能範囲
(mm以上〜mm以下)
ノブ 29〜32・33〜42・43〜52
レバー(NK型丸座) 33〜37・38〜42・43〜47 ・48〜52
レバー(EU型丸座) 29〜32・33〜37・38〜42・43〜47 ・48〜52
設定スイッチで、錠種、機能を設定します。

1)中央のスイッチ:T型(通電時解錠)にする場合は下で、R型(通電時施錠型)にする場合は、上にします。
2)左右のスイッチ(アンチパニック機能設定):向かって左側を上にすると左側が、右側を上にすると右側がアンチパニック機能になります。
【注意事項】
1)設定後は、スイッチ押えを確実にはめ込んでください。
1)設定スイッチの変更は必ず電気錠操作盤の電源を切った(OFFした)状態で行ってください。
2)設定スイッチの変更が終了したら、電気錠操作盤の電源を入れ(ONにし)錠種の設定操作してください。
※アンチパニック機能とは、サムターンを回さなくてもノブやレバーを下げるだけで解錠、開扉できる機能です。


設定スイッチパターンは6種類

ゴールEU機能切替
(株)ゴール EUシリーズカタログ

(株)ゴール EUシリーズカタログ(2.8MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

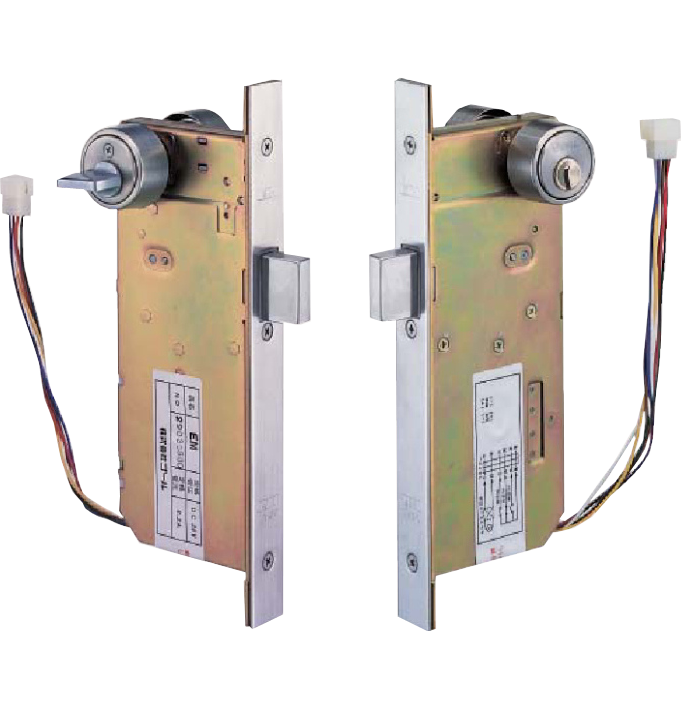

EM

EM
本締型モーター式電気錠

動作:モーター施解錠型
用途:マンション共用玄関/オフィス出入口/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●停電時は停電前の状態のままです。
●防滴仕様もあります。(EMSX)

●仕様

名称 適用
バックセット(mm) 38・51・64・76
ケース深さ(mm) (38)58・(51)71・(64)84・(76)96
扉厚可能範囲(mm以上〜mm以下) 29〜42・43〜52
(株)ゴール EMシリーズカタログ

(株)ゴール EMシリーズカタログ(1.9MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

EMSX(EMVSX)

EMSX
本締型モーター式電気錠(防滴仕様)

動作:モーター施解錠型
用途:玄関/門扉/非常口等
●通電によりモーターを動かして施解錠できる本締電気錠です。
●停電時は停電前の状態のままです。
●防雨晒される出入口や門扉などに使用できる防滴仕様です。

●仕様

名称 適用
バックセット(mm) 51のみ
ケース深さ(mm) 71
シリンダー別
扉厚可能範囲
(mm以上〜mm以下)
GP,V,GV-EMSX-5,7 30〜42・43〜52
GP,V,GV-EMSX-6 30〜39・40〜49
P,Z-EMSX-5 30〜44・45〜54
P,Z-EMSX-6 37〜46・47〜56
P,Z-EMSX-7 30〜54
(株)ゴール EMSXカタログ

(株)ゴール EMSXカタログ(1.8MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です



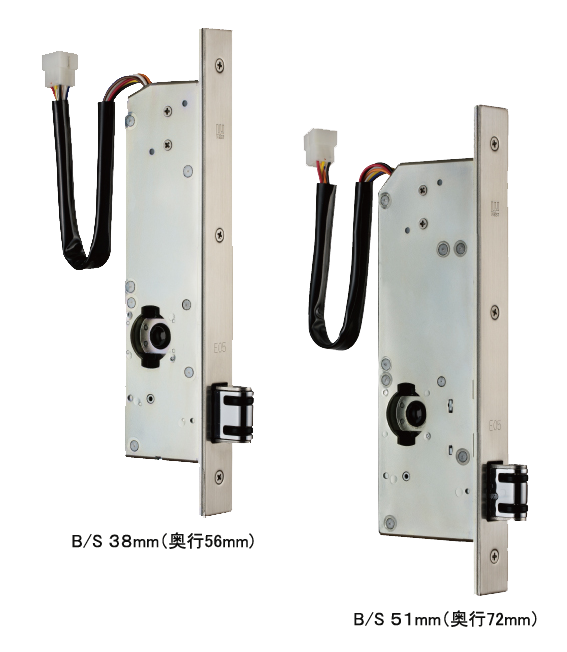

  株式会社 ウエスト モーター錠(E05)

ウエストモーター錠E05
静音に優れたモーター錠

●コアレスモーターを採用していますので、施解錠時の動作音は他社製品より静音に優れています。

●デッドボルトはローラー付で受部に入り易い形状です。

●このモーター錠には、シリンダー・サムターンは付属しておりませんので、別途ご用意下さい。

(シリンダー:WEST製 916LA・917LA MIWA製 LA・DAシリーズ)

(サムターン:MIWA製LA・DAシリーズ)

●電気錠操作盤は、美和ロック社製及びアート社製が使用できます。

●バックセットは、2種類です。

 E0505-R0-38 38mm(奥行き56mm)ケースのみ

 E0505-R0-51 51mm(奥行き72mm)ケースのみ

E05_sunpou


  アブロイ社 電気錠

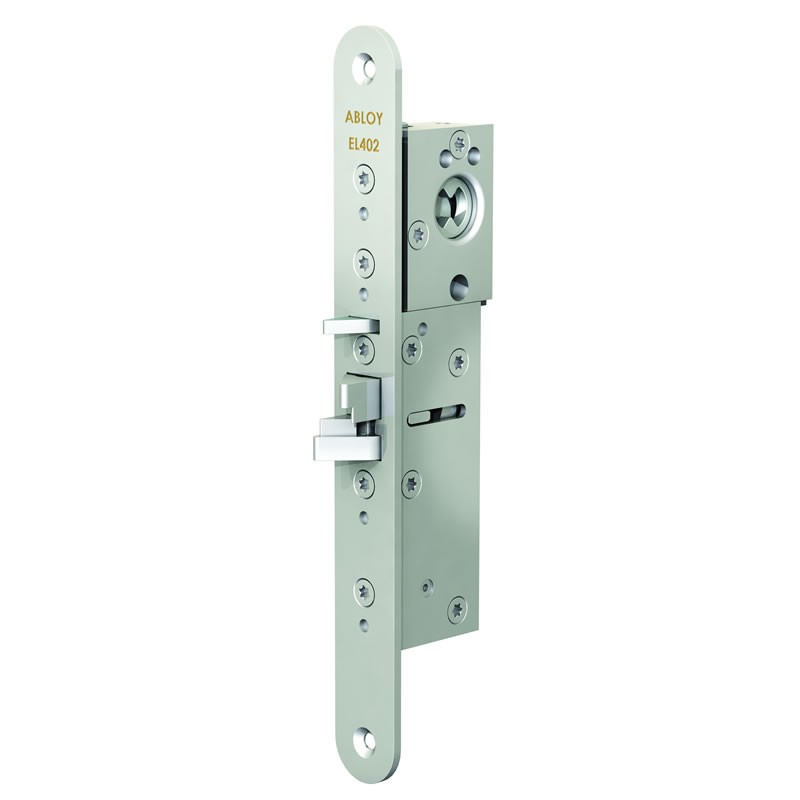

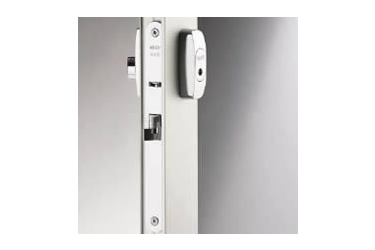

アブロイEL402
ABLOY EL402

動作: 通電時解錠型
用途:通用口・非常口・ビル玄関等

●狭框に設置可能な、電気錠です。
●バックセットは25mm・28mm・30mm・33mm・35mm調整可能
●アルミサッシやステンレス扉の狭框に最適です。

●仕様

名称 適用
バックセット(mm) 25・28・30・33・35
ケース深さ(mm) 40・43・45・48・50
扉厚可能範囲(mm以上〜mm以下) 33〜50

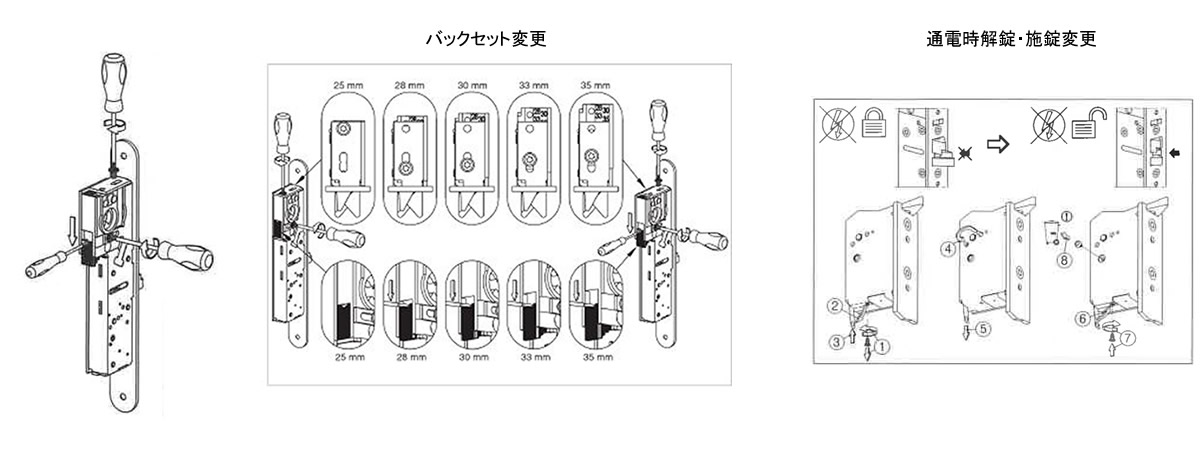

ABLOY挟框用電気錠EL412が、EL402に変更となりました。

●EL402は通電時解錠型で、バックセットは1台で5種類の変更が可能です。

el402_henkou

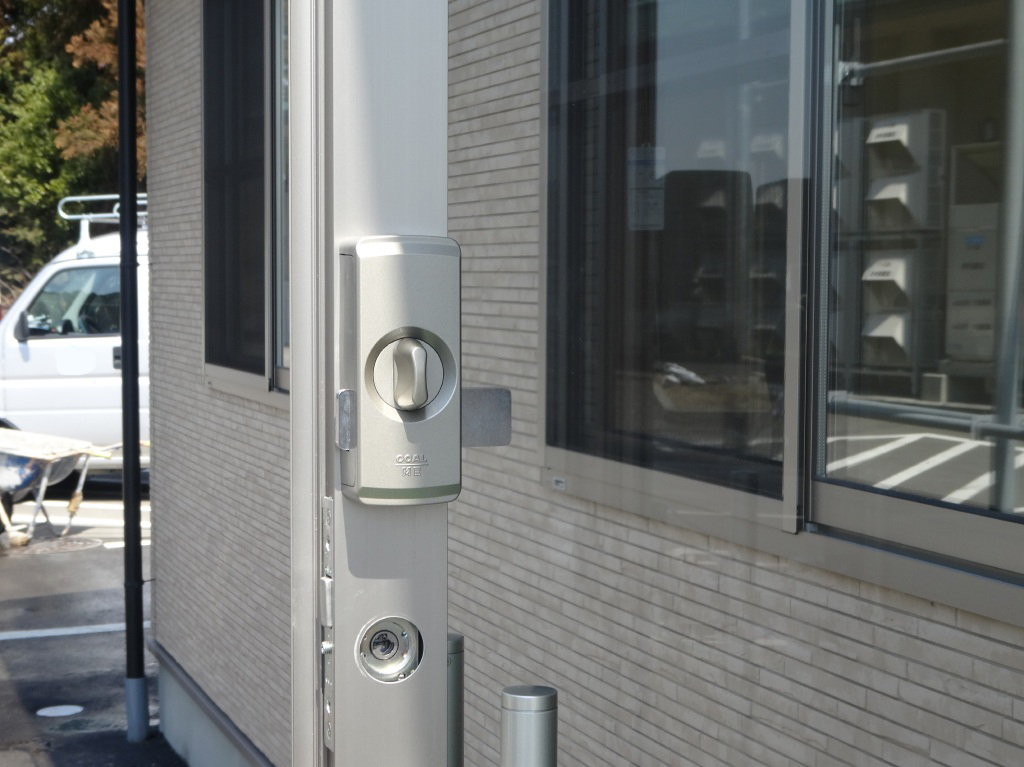

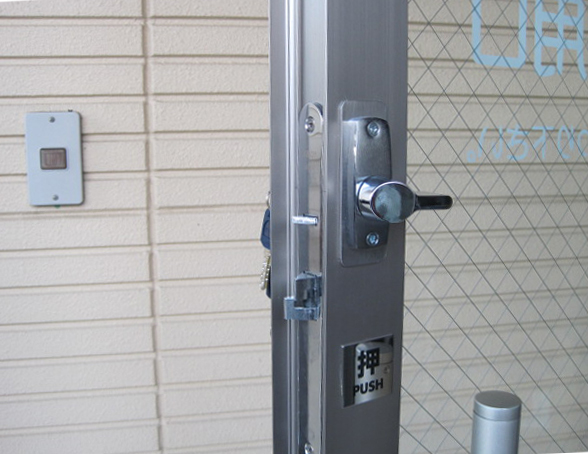

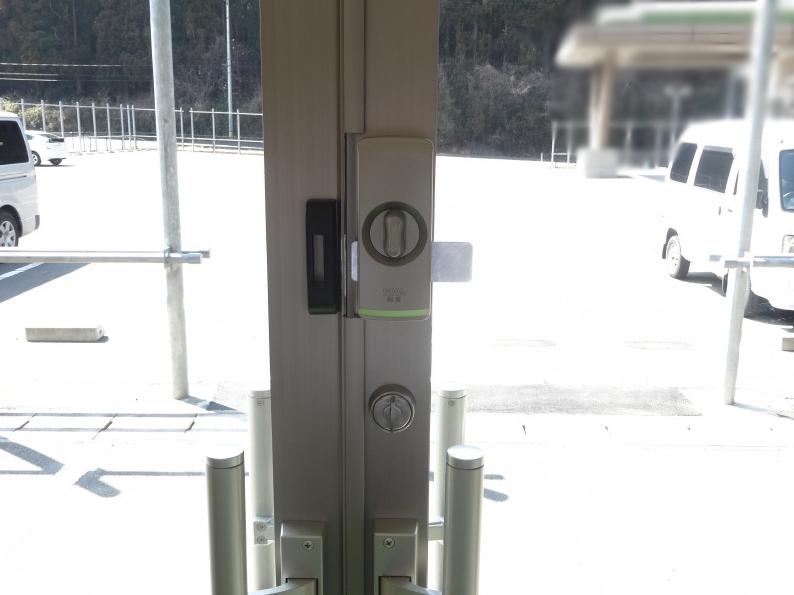

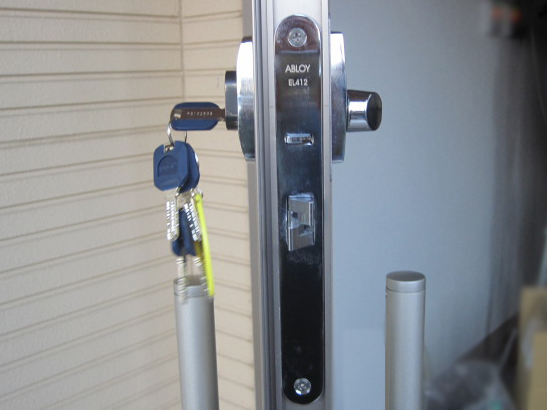

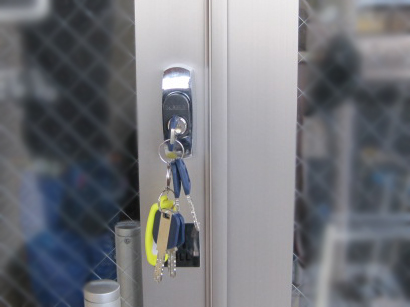

【施工例】挟框用電気錠EL412

 ●自動施錠の使用希望で、縦框見付が60mmの為ABLOYのEL412を使用して設置しました。

アブロイEL412施工例1

設置前

アブロイEL412施工例2

設置後戸先正面

アブロイEL412施工例3

設置後内部

アブロイEL412施工例4

設置後外部

アブロイ EL402電気錠カタログ

アブロイ EL402電気錠カタログ(1.1MB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

  美和ロック(株)防爆電気錠 AEPT

防爆とは

●工場や事業所において、可燃性ガスまたは可燃性液体の蒸気が存在するか、また存在する恐れのある場所に、電気設備を設置したり使用する場合に、この電気設備が原因となって生ずる火災や爆発などを防止するために定めるものを防爆といいます。

●この防爆電気錠AETPを使用したシステムは、電気火花又は発熱が爆発性ガスの点火源とならない電気回路であって電気火花は爆発性ガスに対する最少点火エネルギーに対して必要な安全率を考慮して設計した”バリアリレー”と言う本質安全回路の機器を使用した「本質安全防爆構造」の種類にあたり、防爆等級は「i1G4」になります。

美和ロック(株)防爆電気錠について

●エアー錠と違い、配線を使用するので、一般の電気錠設置と同じ感覚で施工が可能です。(配線など、指定あり)
タイプは、通電時解錠型の1種類のみです。
【注意】
●この電気錠を動作させるのには、ソレノイドバリアと接点バリア及び電気錠制御部が、別途必要です。
●この電気錠システムは特殊な場所などに使用する例が多い為必ず現場調査及び打合せが必要となりますので、お問い合わせはお電話ではなく、

お問い合わせページより質問事項をご記入の上ご連絡下さい。(写真も添付可能)
また、弊社の営業範囲は、栃木県、茨城県、群馬県の北関東圏と埼玉県、福島県までの対応となりますので、弊社営業圏外の方のお問い合わせは、お近くの美和ロック(株)各支店営業所にお問い合わせ下さい。

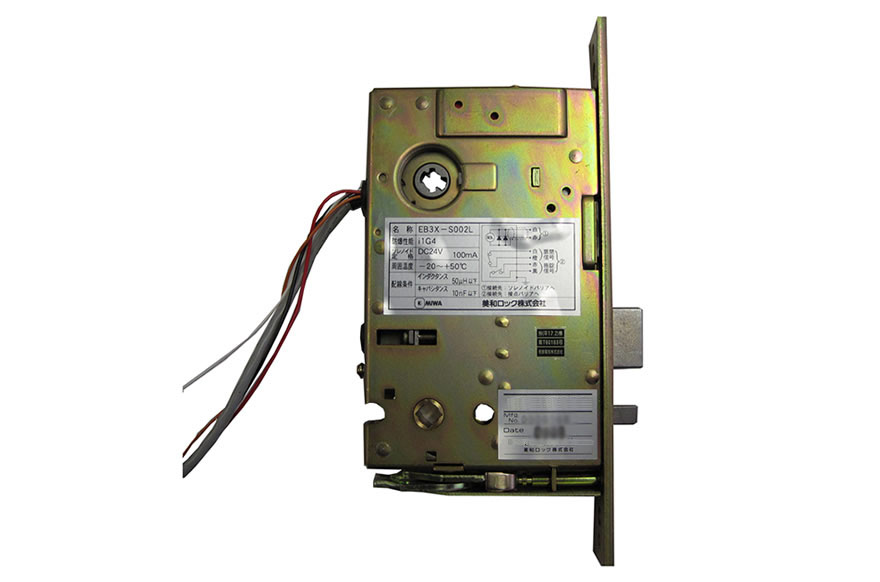

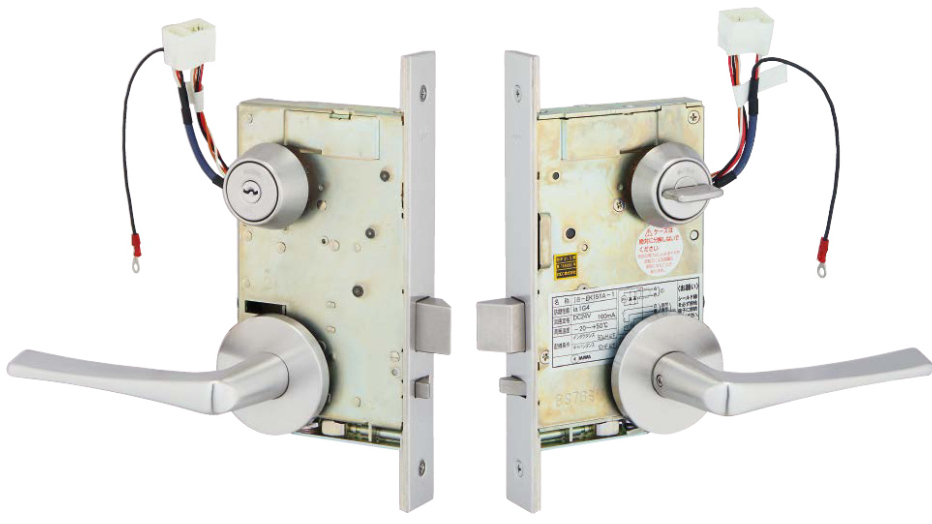

美和防爆錠 AEPT
美和ロック(株)防爆電気錠

動作:通電時解錠型
用途:防爆エリアの出入り口等
●エアー錠と違い、一般の電気錠と同じ感覚で設置が行えます。
●アンチパニック機能は不可です。

●仕様

名称 適用
バックセット(mm) 76
ケース深さ(mm) 103
スペーシング(mm) 97
扉厚可能範囲
(mm以上〜mm以下)
レバー 33〜34・35・36〜37・38〜39・40〜41・42〜43・44〜45・46〜47・48〜49
50〜51・52〜53・54〜55・56〜57・58〜59・60〜61・62〜63・64〜65
ノブ 33〜41・42〜49・50〜57・58〜65
使用可能レバー形状 50,51,52,53,55,56,57,64,66
使用可能ノブ形状 D,W,U,Q

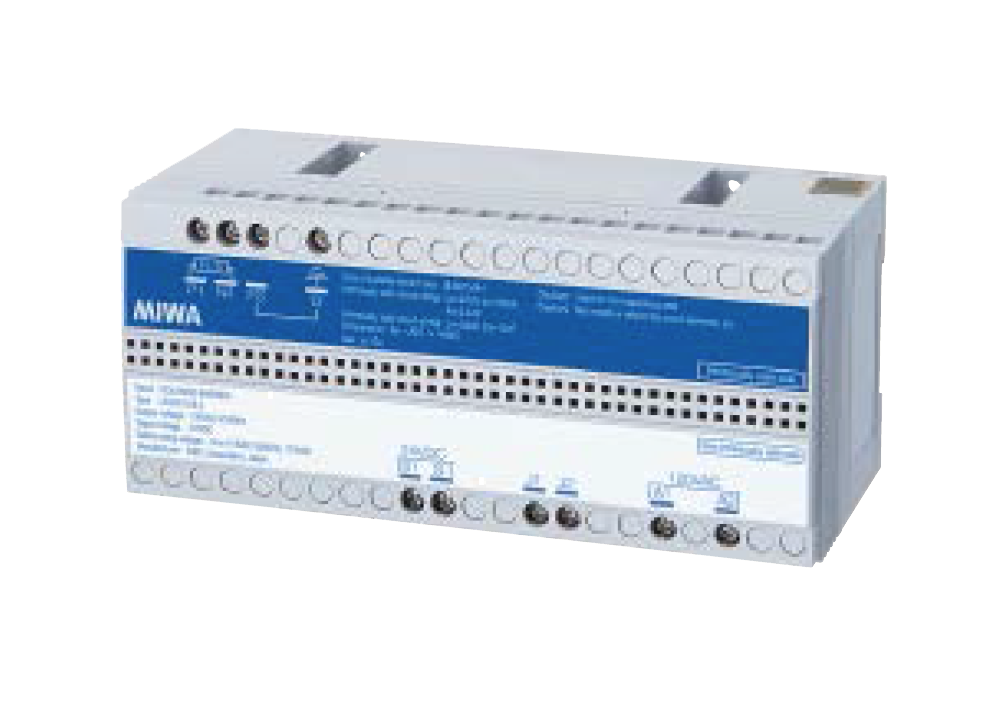

※電気錠操作盤から電気錠までの間に下記の3点が必須の機器になります。

接点バリア EAL.SB

ソレノイド 安全保持器 EAL.SB

接点バリア EAL.PB

接点信号 安全保持器 EAL.PB

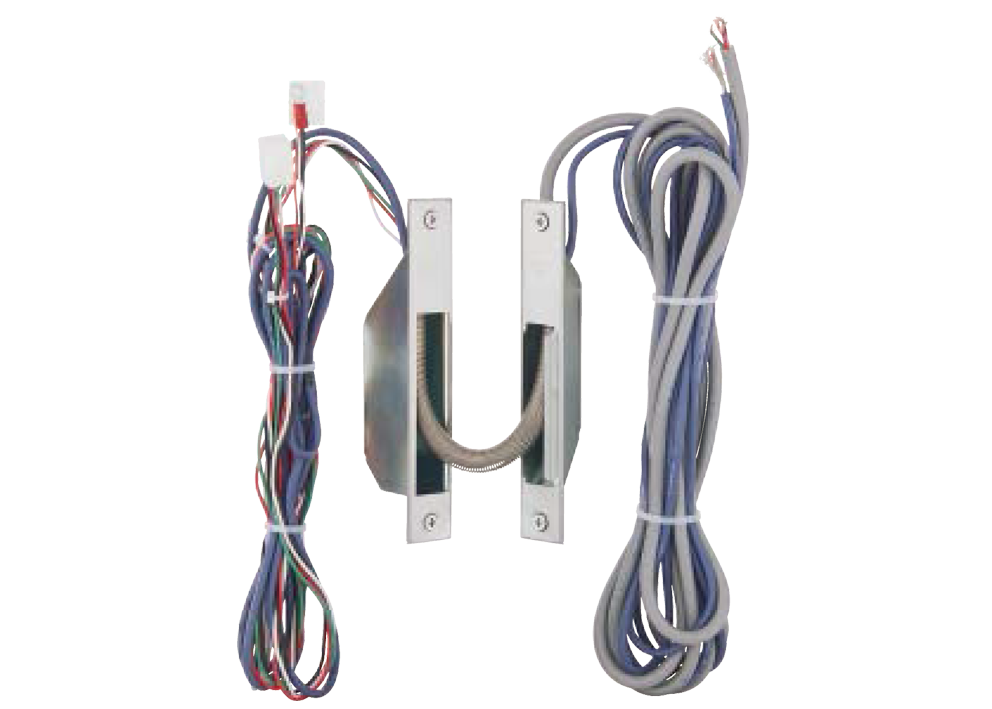

防爆電気錠通電金具 EALTEK-4C9C

電気錠通電金具 EALTEK-4C9C

●本質安全防爆構造のため、危険場所の種別ゾーン0、ゾーン1、ゾーン2で使用可能です。

【使用に達する危険場所の種別】
ゾーン0 爆発性雰囲気が通常の状態において、連続してまたは長時間にわたって、もしくは頻繁に存在する場所。
●フタが解放された容器内の引火性液体の液面付近など。
ゾーン1 通常の状態において、爆発性雰囲気をしばしば生成 する可能性がある場所。
●通常の運転操作による製品の取り出し、フタの開閉などによって爆発性ガスを放出する開口部付近。
●点検または修理作業のために、爆発性ガスをしばしば放出する開口付近。
ゾーン2 通常の状態において、爆発性雰囲気を生成する可能性が小さく、また生成した場合でも短時間しか持続しない場所。
●ガスケットの劣化などのため爆発性ガスを漏出する可能性の ある場所。
●誤操作によって爆発性ガスを放出したり、異常反応などのために高温、高圧となって爆発性ガスを漏出する可能性のある場所など。
●強制換気装置が故障したとき、爆発性ガスが滞留して爆発性 雰囲気を生成する可能性がある場所。
●ゾーン1の周辺またはゾーン2に隣接する室内で、爆発性雰囲気がまれに侵入する可能性がある場所。
美和 防爆電気錠カタログ

美和 防爆電気錠カタログ(607.4KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

【施工例】防爆電気錠AEPT

 ●某工場で、BAN-DS2を2台使用して4ゲートの防爆電気錠インターロックシステムを施工致しました。

防爆電気錠AEPT施工1

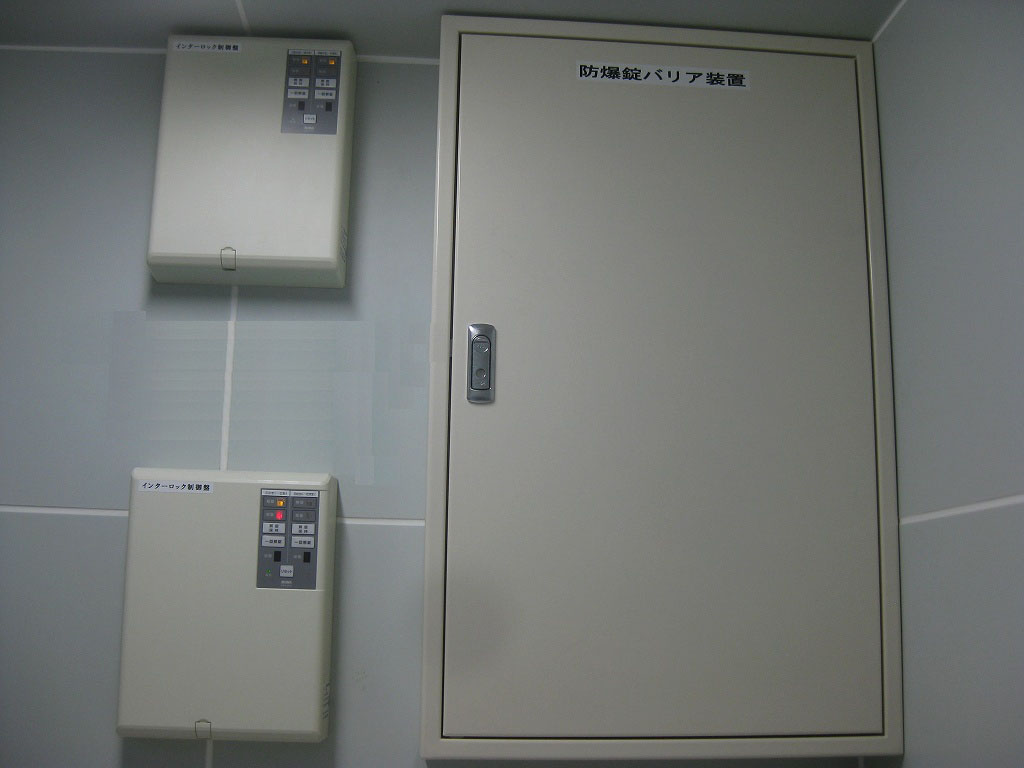

インターロックとバリア制御部

防爆電気錠AEPT施工2

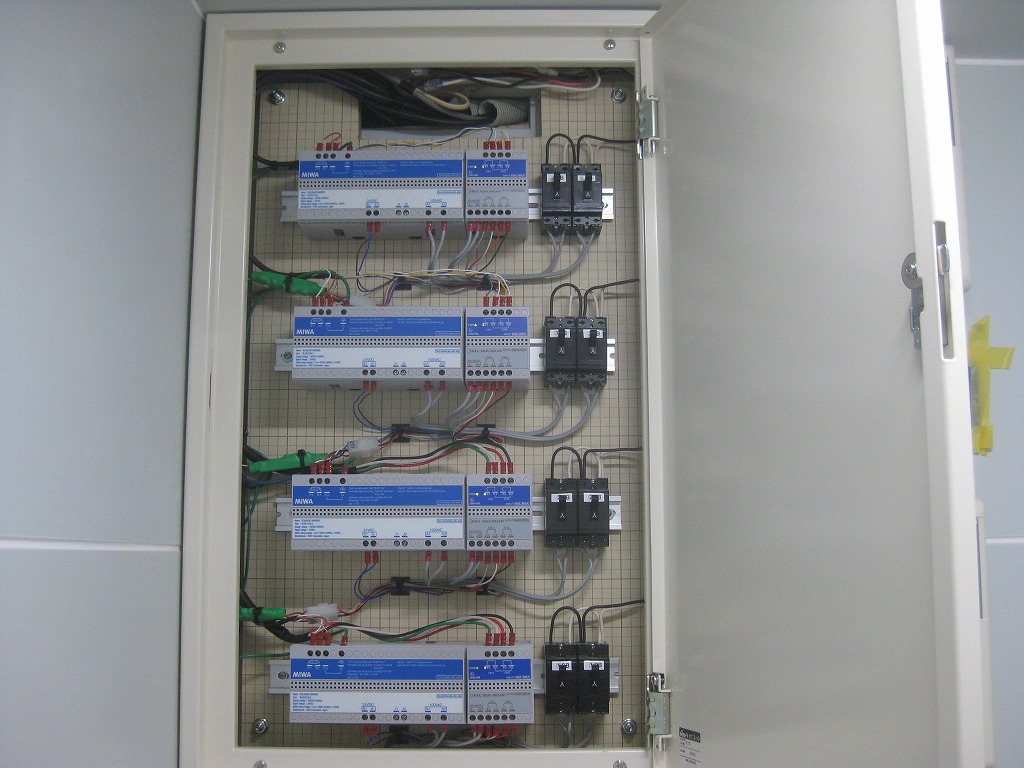

バリア制御部内部

防爆電気錠AEPT施工3

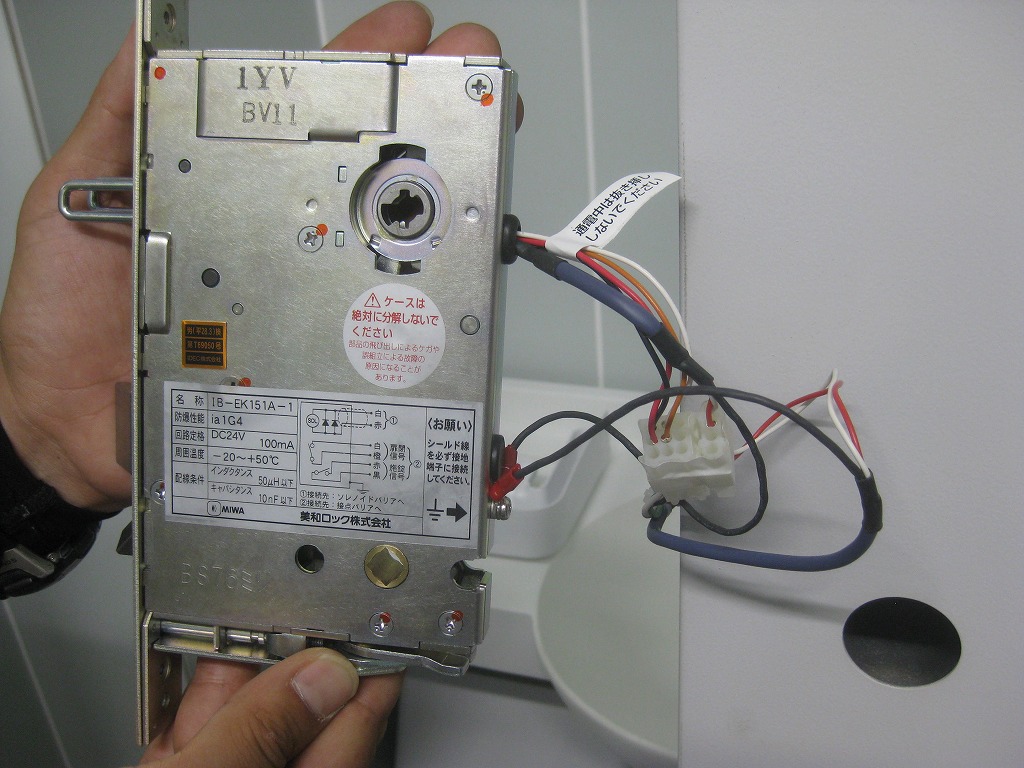

防爆電気錠施工中

防爆電気錠AEPT施工4

防爆通電金具施工中

  (株)ゴール 防爆エアー錠

(株)ゴール 防爆エアー錠について

●電力を使わずにエアーの加圧により錠を遠隔制御します。火花や熱の発生のおそれがなく、防爆エリアの錠の制御に最適です。
●制御方式は、加圧時施錠型と加圧時解錠型の2種類です。

●この電気錠システムは特殊な場所などに使用する例が多い為必ず現場調査及び打合せが必要となりますので、お問い合わせはお電話ではなく、

お問い合わせページより質問事項をご記入の上ご連絡下さい。(写真も添付可能)
また、弊社の営業範囲は、栃木県、茨城県、群馬県の北関東圏と埼玉県、福島県までの対応となりますので、弊社営業圏外の方のお問い合わせは、お近くの(株)ゴール各支店営業所にお問い合わせ下さい。

AEシリーズ

AE
防爆エアー錠
動作  加圧時解錠型/施錠型
用途  防爆エリアの出入り口/防爆エリアのクリーンルーム等
●エアー加圧時施錠になるタイプと解錠になるタイプがあります。
●AES※(ノブタイプ)とAEL※(レバーハンドルタイプ)とがあります。
●アンチパニック機能付き製品はありません。

●仕様

名称 適用
バックセット(mm) 76
ケース深さ(mm) 109.5
スペーシング(mm) 80
扉厚可能範囲
(mm以上〜mm以下)
ノブ 29〜32・33〜42・43〜52
レバー 29〜32・33〜42・43〜52

ACMシリーズ

ACN
グレモン防爆エアー錠
動作:加圧時解錠型/施錠型
用途:防爆エリアの出入り口等
●エアー加圧時施錠になるタイプと解錠になるタイプがあります。
●ACMT※(エアー加圧時施錠型)とACMR※(エアー加圧時開錠型)とがあります。

●仕様

名称 適用
バックセット(mm) 64
ケース深さ(mm) 137.5
スペーシング(mm) 50
扉厚可能範囲(mm以上〜mm以下) 29〜32・33〜42・43〜52

【施工例】防爆エアー錠 AEシリーズ

 ●防爆エリアの倉庫に防爆エアー錠を設置しました。

ゴール防爆AE工事例1

対象倉庫

ゴール防爆AE工事例2

防爆電気錠制御盤内部

ゴール防爆AE工事例3

防爆電気錠用通電金具

ゴール防爆AE工事例4

防爆電気錠施行後



  通電金具

●扉に電気錠を設置する場合、枠側より扉側に配線を渡さなければなりません。

●新規扉の場合は掘り込み型の通電金具が使用できますが、既設扉の場合は枠側配線の都合上、掘り込み型は困難ですので面付け型を使用するのが一般的です。

●引戸の場合は引戸専用の通電金具が必要です。
●ここでは、各メーカーの通電金具を紹介しておりますので、金具の特徴など参考に、選定してください。

美和ロック製品

TEK
TEK-9CC

扉と枠間を通線するための堀込タイプの通電金具です。

【特徴】
●堀込型ですので、扉を閉めた状態では配線などは外観に出ません。
●枠側リード線が100mmでコネクタなしのTEK-9C型もあります。

美和ロック(株)TEK-9CC寸法図

美和ロック(株)TEK-9CC寸法図(81.7KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

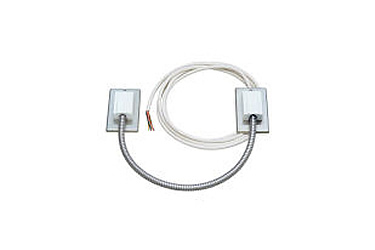

TEP
TEP(-8)

既存の扉に電気錠を取り付ける際に使う通電金具です。
【特徴】
●取り付けやすい面付タイプです。
●ステンレス製の金属チューブでコードが覆われ配線が外観に出ません。
●金属チューブは樹脂コーティングされているため、扉への傷を軽減します。
●1個用スイッチボックスに取付可能なプレート付のため、施工が容易です。
●TEPー8型は3,200mmのコードが付属します。扉内を通し、電気錠まで届きます。(TEP型はコードが附属しません)

美和ロック(株)TEP(-8)寸法図

美和ロック(株)TEP(-8)寸法図(124.8KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

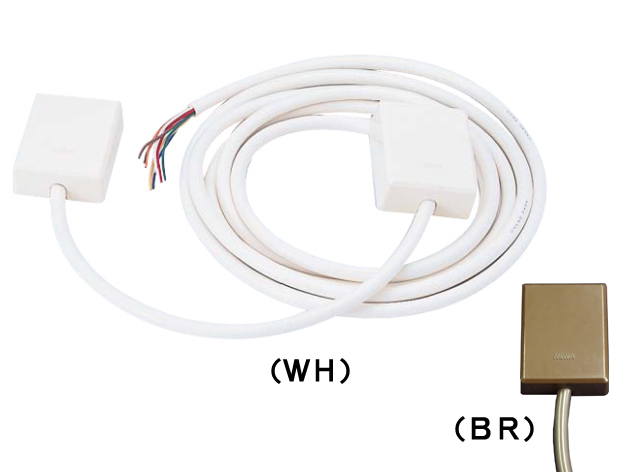

TEM
TEM-8

既存の扉に電気錠を取り付ける際に使う通電金具です。
【特徴】
●取り付けやすい面付タイプです。
●コードも2.800mmで扉内を通し、電気錠まで届きます。
●色は白(WH)と茶(BR)の2種類あります。

美和ロック(株)TEM-8寸法図

美和ロック(株)TEM-8寸法図(83.5KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

TER-9CC
TER9CC

引戸と枠間を通線するための通電金具です。
【特徴】
●ケーブルにストレスがかかることなく扉の動きに追随します。
●引戸用電気鎌錠AFF、外出確認電気錠AFFZ、外出確認錠FFZと組み合わせて使用します。
●ハンガー引戸にのみ取付けられます。
●最大開口寸法は1,460mmです。

美和ロック(株)TER-9CC取扱説明書

美和ロック(株)TER-9CC取扱説明書(765.8KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

【施工例】TER-9CC

 ●ハンガー扉の戸先側に美和ロックの引戸用電気鎌錠AFFを設置し、通電金具はTER-9CCを設置しました。

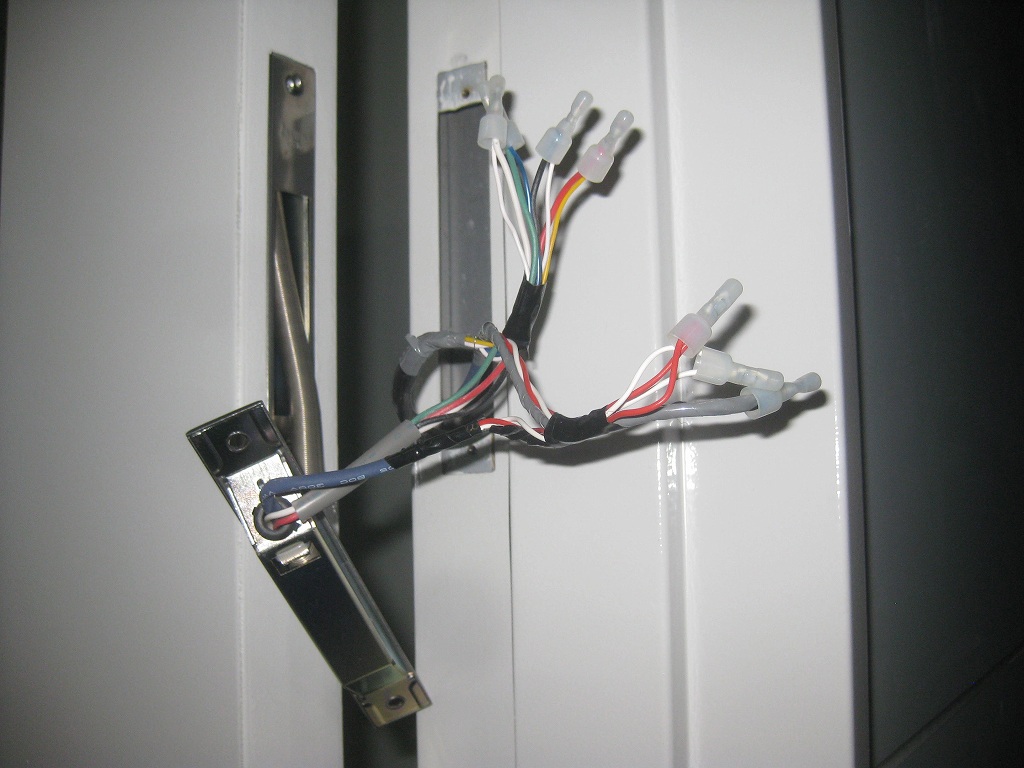

TER-9CC施工例1

設置前ハンガー内部

TER-9CC施工例2

扉側への設置

TER-9CC施工例3

扉の閉扉状態

TER-9CC施工例4

扉の開扉状態

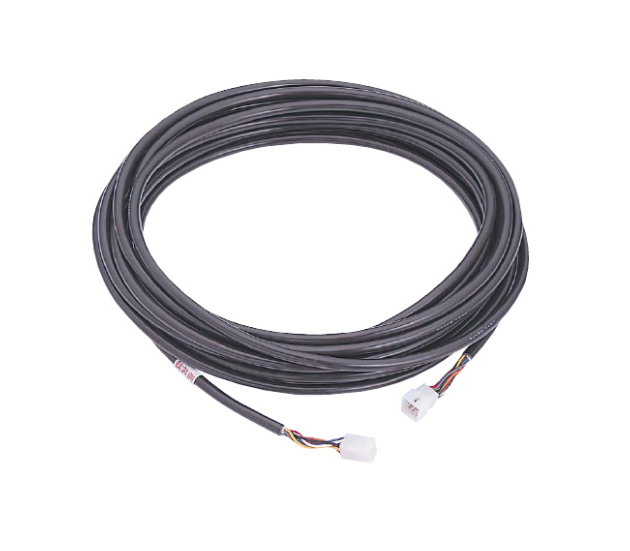

電気錠配線ケーブルDENコード

DENコード
DENコード

美和ロックの電気錠〜通電金具〜制御盤(操作盤)の間の配線ケーブルです。
【特徴】
●各機器の間の結線はすべてコネクタで行えます。
●被覆付なので配線が露出する場所の配線に適しています。
●線の本数によりDENコード9C、DENコード2Cの2種類があり配線本数はそれぞれ9本、2本です。
●長さは1m、2m、3m、5m、10m、15m、20m、30m、50mの9種類があります。

美和ロック(株)DENコード9C 詳細図

美和ロック(株)DENコード9C 詳細図(73.9KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

フキ製品(iNAHO)

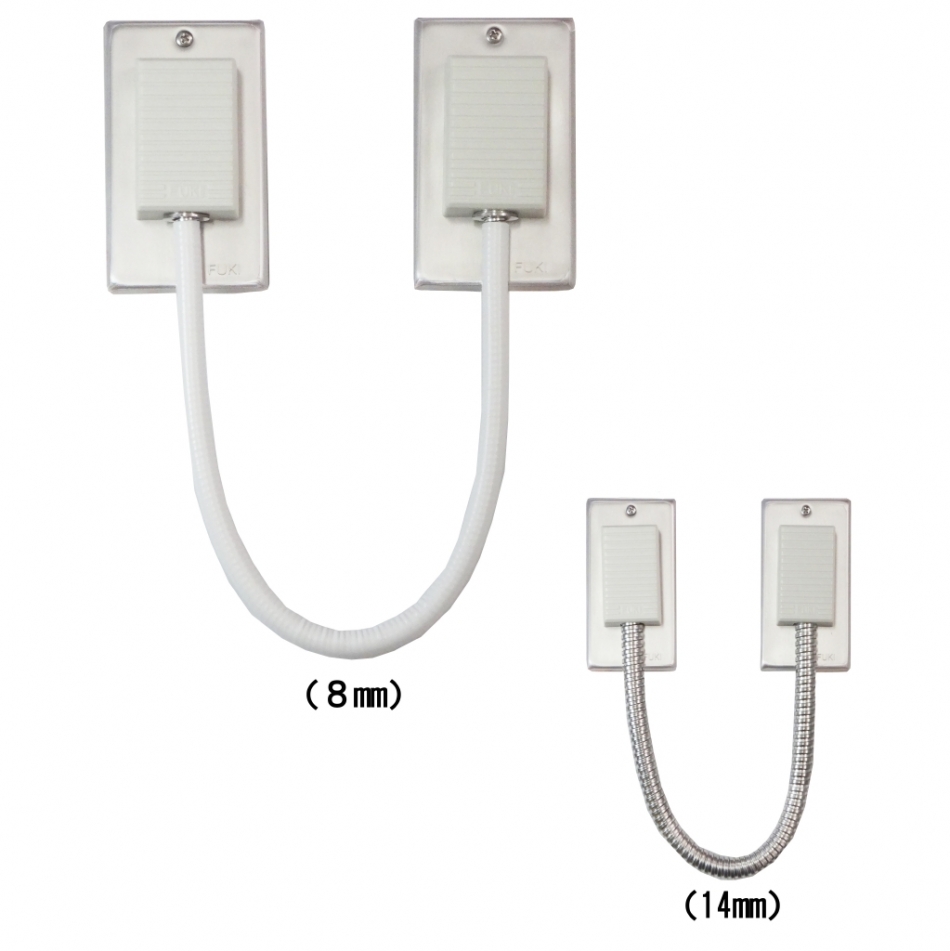

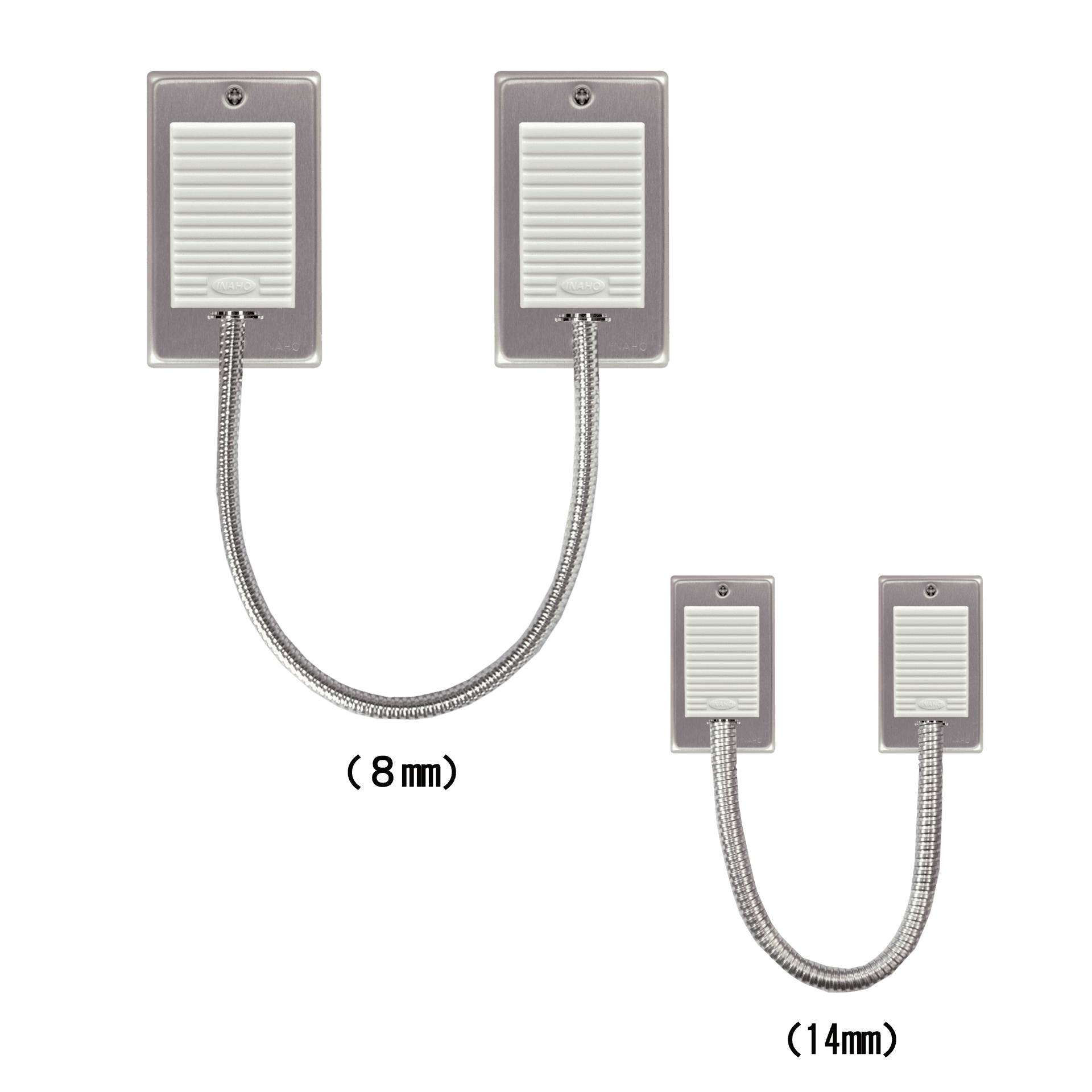

フキ通電金具
フキ通電金具

既存の扉に電気錠を取り付ける際に使う通電金具です。
【特徴】
●取り付けやすい面付タイプです。
●ジャバラがフリー回転する為、扉の開閉時に配線のねじれが軽減されます。
●ジャバラの太さは、φ8とφ14の2種類あるので、配線の本数や太さにより簡単に交換できます。
●3方向のノックアウト採用で、様々な配線方法が可能です。

(株)フキ通電金具 14mm寸法図

(株)フキ通電金具 14mm寸法図(71.6KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です

ゴール製品

ゴール通電金具

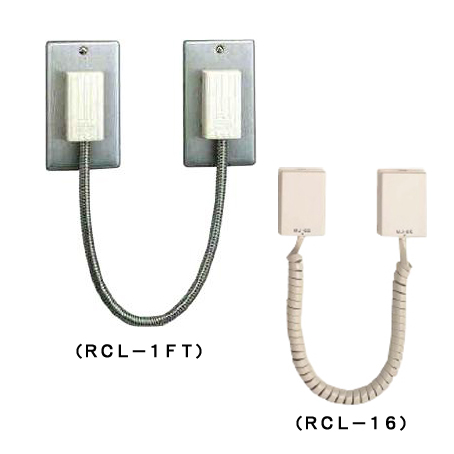

RCL-1FT・RCL-16

取付けが簡単な面付式の通電金具です。
【特徴】
●面付型なので、既設の扉にも簡単に配線ができます。
●RCL-1FTはステンレス製のスパイラルチューブを使用。断線のおそれがありません。
●RCL-16は、カールコードを使用しているので、扉にもやさしいです。

(株)ゴール RCL-16 寸法図

(株)ゴール RCL-16 寸法図(75.7KB)

PDFファイルをご覧になるには、Adobe® Reader®が必要です



ページトップ

株式会社宇都宮ロック 〒320-0061 栃木県宇都宮市宝木町1-14-7 Tel:028-622-1169 Fax:028-622-1125

copyright©2015-2020 Utsunomiya Lock Co., Ltd all rights reserved.
