　　美和ロック（株）　テンキーシステム

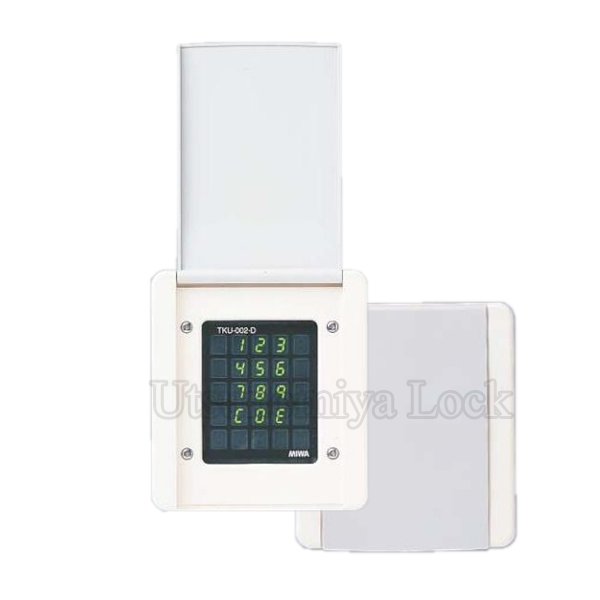

※TKU-002は廃盤となりました。

◎今後、TKU-002の交換などに付いては、互換性のあるTKU-003シリーズをご使用下さい。

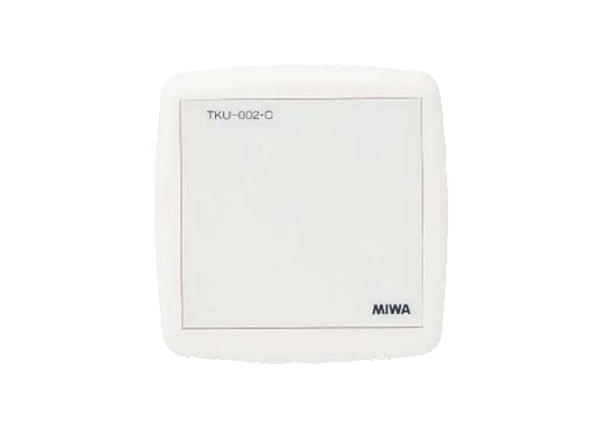

テンキーユニット　ＴＫＵ-００３

ＴＫＵ-００３.Ｃ

TKU-003.C

マジカルテンキー制御器

●暗証番号は数字2桁~12桁で9種まで登録できます。
●暗証番号の登録・抹消操作にパスワードロックをかけるための管理用暗証番号を登録することができます。（数字4桁~12桁で1種のみ）
●正しい暗証番号を入力すると照合結果を接点出力（無電圧aまたはb接点）しますので、電気錠、自動ドア、シャッター等の制御ができます。接点出力時間は5通り設定できます。（0.5秒、3秒、10秒、20秒、連続メーク/ブレーク）
●TKUー003シリーズはTKUー002シリーズと互換性を持っています。
　操作器と制御器の組み合わせ条件は下記の新旧互換表をご参照ください。
●制御器のカバーは設置状況に応じて取付方向を変更できます。

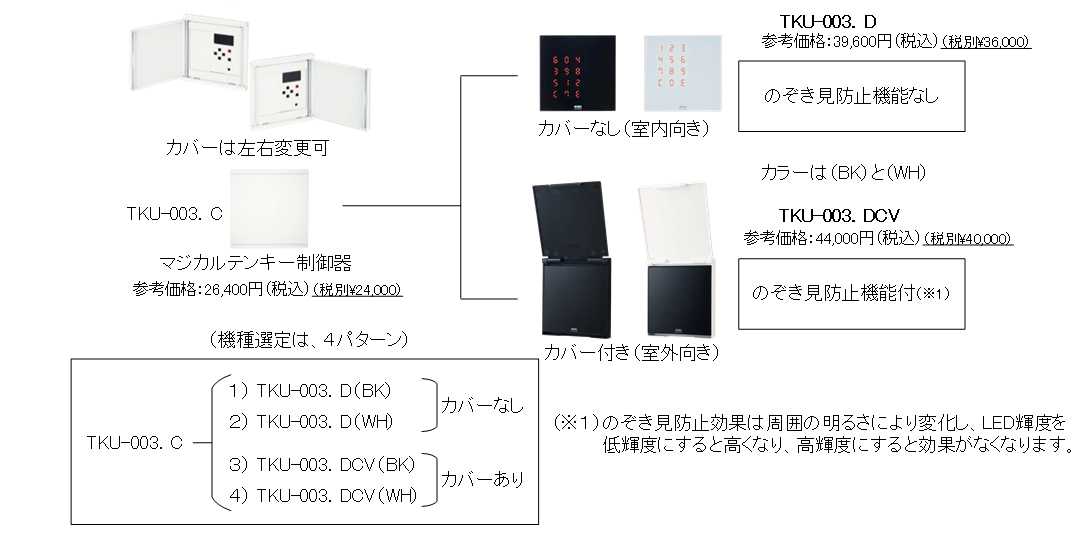

機種選定確認図
マジカルテンキーユニット　新旧互換表
TKU-002とTKU-003の違う点比較表

マジカルテンキー操作器　TKU-003.D（カバー無モデル）　TKU-003.DCV（カバー有モデル）
２モデルによるライナップ

●使うたびにパネル上のテンキーの数字の位置が変わるテンキーなので、パネル上の特定の場所が変色摩耗することはありません。
●操作器はカバーなしのTKUー003.D型と、カバー付のTKUー003.DCV型の2種類からお選び頂けます。
　１）カバーなしのTKU-003．D型は、のぞき見防止機能はありません。
　２）カバー付のTKUー003.DCV型はテンキーパネルにのぞき見防止機能を備えています。（※1）
●操作器のテンキーには、強化ガラス製の静電容量式タッチパネルを採用していますので、傷に強く、高い耐久性を備えています。
●ブザー音のON・OFFや、音量調整が可能です。
●直射日光の当たる完全な屋外に設置する場合はカバー付のTKUー003.DCVをご使用ください。
（※１）のぞき見防止効果は周囲の明るさにより変化し、LED輝度を低輝度にすると高くなり、高輝度にすると効果がなくなります。

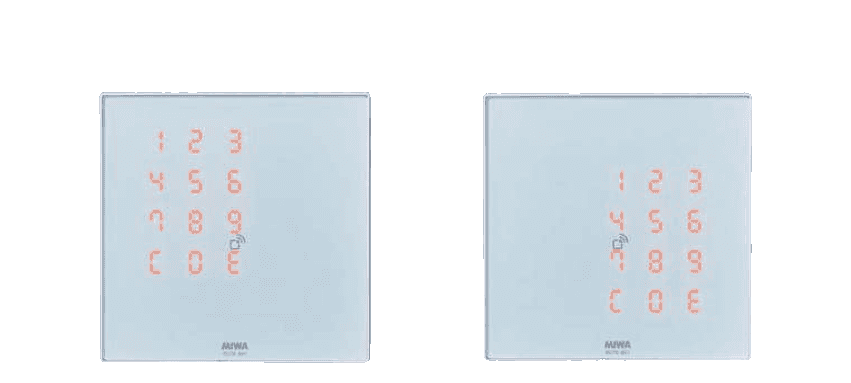

マジカルテンキー操作部　TKU-003.D（カバー無モデル）
（のぞき見防止機能なし）

※カバーを開閉する必要がないため使勝手良く、屋内や専有部への設置に適したモデルです。

ホワイト(WH) 　　ブラック(BK)
TKU-003.D（カバーなしモデル）

使うたびにテンキーの数字の位置が
変わるマジカル表示。

ランダム表示に設定した場合は、
使うたびに数字の配列も変わります。

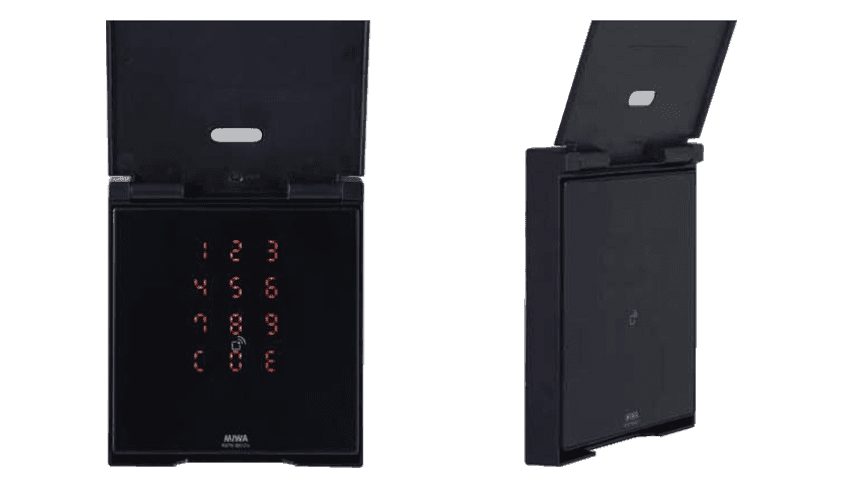

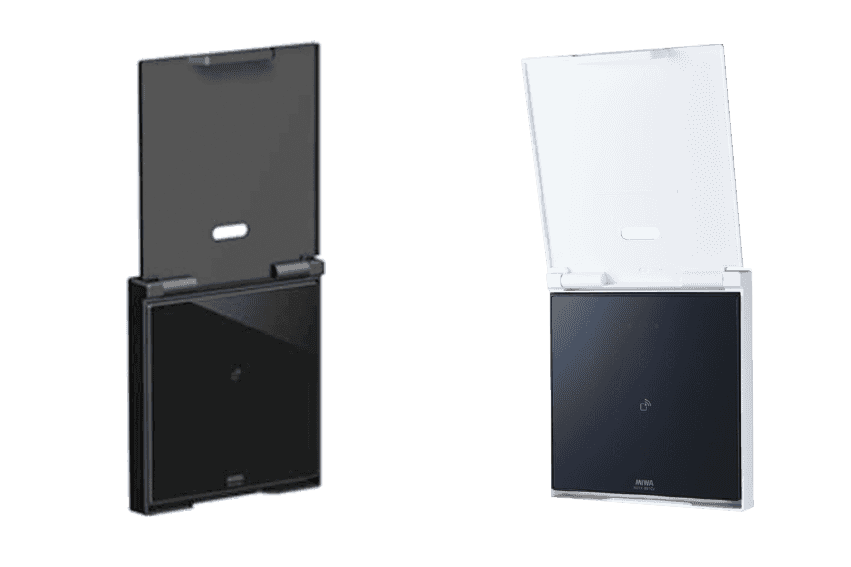

マジカルテンキー操作部　TKU-003.DCV（カバー有モデル）
（のぞき見防止機能あり）

※カバーとのぞき見防止機能を備えており、屋外や共用部への設置に適したモデルです。

TKU-003.DCV型

（カバー有モデル・のぞき見防止機能付）

カバーを開けた状態

正面より　　　横から見た感じ

※のぞき見防止効果は周囲の明るさにより変化し、LED輝度を低輝度にすると高くなり、高輝度にすると効果がなくなります。
　また、白パネルではのぞき見防止機能が使用できない為、パネルは黒のみでカバーの色のみがBKとWHとなります。

ＴＫＵ－００３．ＤＦＬＭ

抗ウイルス・抗菌・指紋防止フィルム（オプション）

TKU-003.D(CV)・RDTK-B01(CV)のパネルに貼り付ける製品です。
本製品は「抗ウイルス・抗菌」のSIAAマークを取得しており、その効果は24時間でウイルスを99.99%減少させ細菌の増殖を抑制します。
また、指紋跡を付きにくくする効果もあり、他人の指紋跡を気にされる利用者にも配慮されたフィルムです。（参考価格1枚3,300円税込み）

※SIAA（抗菌製品技術協会）とは適正で安心できる抗菌・・防カビ・抗ウイルス加工製品の普及のためにメーカーや試験機関が集まって出来た団体です。詳細は、https://www.kohkin.net/index.html

※日本航空ＪＡＬでも抗ウイルス・抗菌コーティングを始めたのですね。今後、この様な製品が当たり前になるのでしょう。
（Twitterに掲載されていました）

マジカルテンキー制御部、操作部寸法

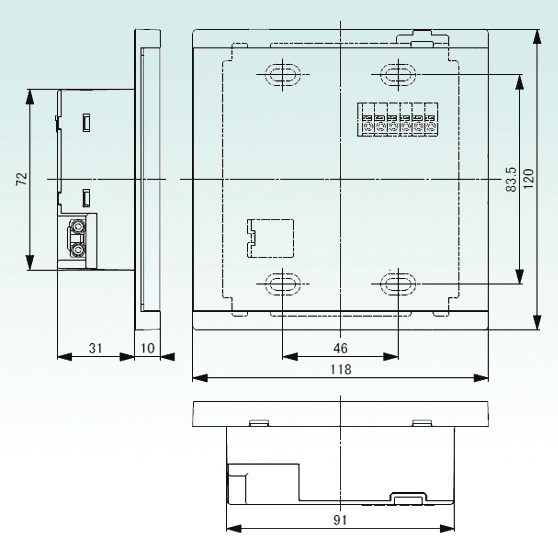

TKU-003.Cサイズ（制御部）

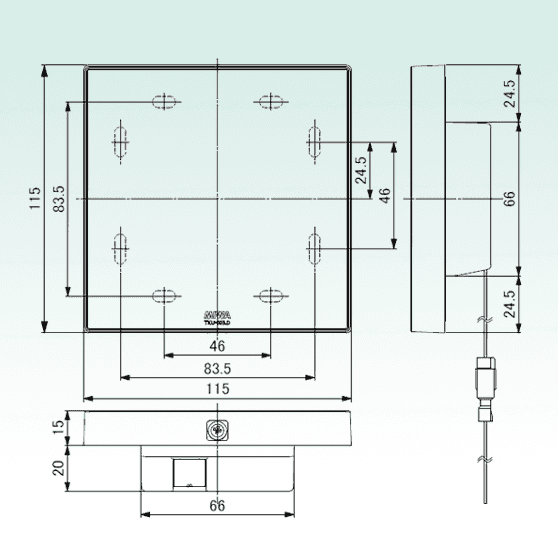

TKU-003.Dサイズ（カバー無し）

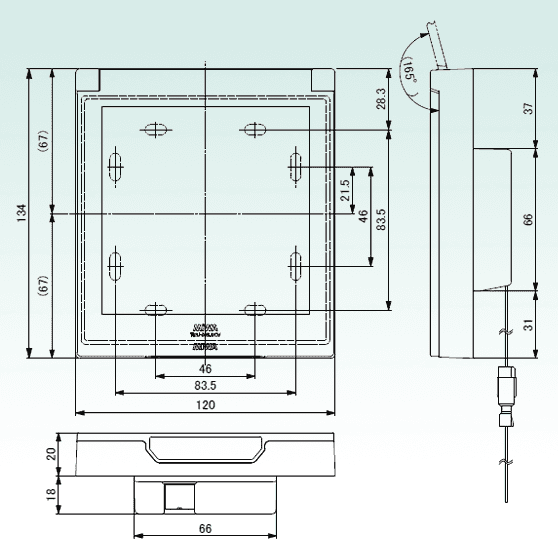

TKU-003.DCVサイズ（カバー有り）

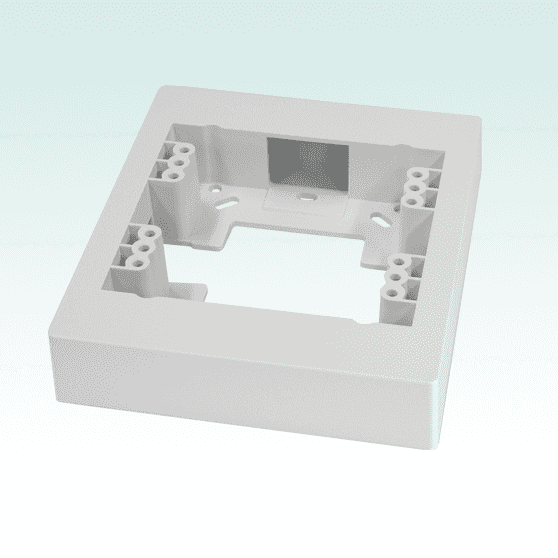

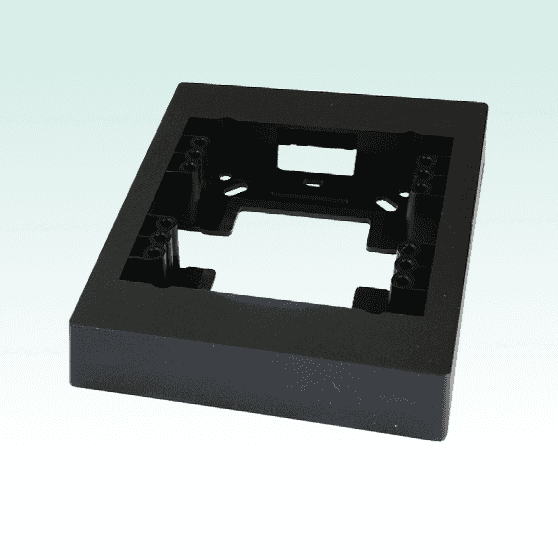

マジカルテンキー操作部面付用BOX

※裏BOXが設置されていない壁面に直接設置する場合に使用します。

↑TKU-003.DBOXとTKU-003.DCVの組合せ例
　TKU-003.DBOXとTKU-003.Dの組合せ例↑

面付ボックス
TKU-003.DBOX（ＷＨ・BK)

面付ボックス TKU-003.DBOXサイズ

機種選定確認図

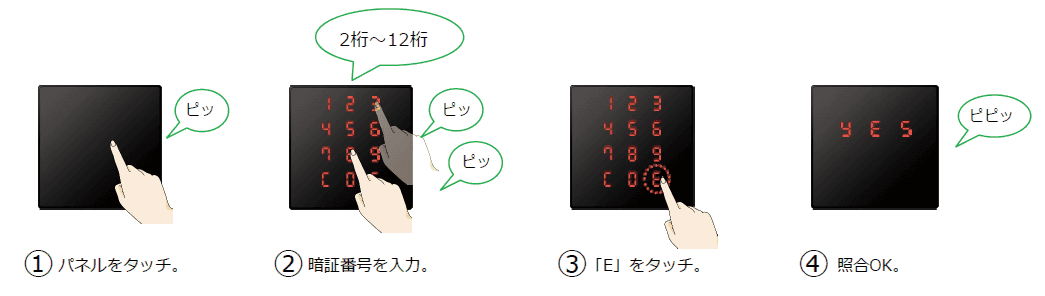

TKU-003操作イメージ

美和ロック（株）TKU-003シリーズカタログ（1.1ＭＢ）

PDFファイルをご覧になるには、Adobe® Reader®が必要です

マジカルテンキーユニット　新旧互換表

機器	型式	適用Ver.	新操作器003.D （CV）	旧操作器002.D （Ver.3.3以上）	旧操作器002.D （Ver.3.3未満）
新制御器	TKU-003.C	Ver.問わず	〇（003モード）	〇（002モード）	×
旧制御器	TKU-002.C、 BAN-OP.TK、 BAN-A.TKU2、 BAN-D.TKU	Ver.3.3以上概ね2001年以降の機器	〇	〇	〇
旧制御器	TKU-002.C、 BAN-OP.TK、 BAN-A.TKU2、 BAN-D.TKU	Ver.3.3未満	×	〇	〇
旧操作器	TKU-002.D	Ver.問わず	新制御器TKU-003.Cで動作可能
・旧操作器（TKUー002.D）と新制御器（TKUー003.C）を組み合わせる場合、新制御器は002モードで動作します。　登録できる暗証番号、管理用暗証番号はともに4桁（固定）となり、ランダム表示など一部の機能は利用できません。・新操作器（TKUー003.D（CV）と旧制御器（TKUー002.C等）を組み合わせる場合、動作モードはなく、TKUー002の機能のみの使用です。・新旧操作器（TKUー003.D（CV）およびTKUー002.D）の混在接続（扉両面に設置）は可能ですが、上記の条件に従った動作となります。・旧操作器・制御器のVer.は製品に貼り付けられている定格ラベルでご確認いただけます。・旧マジカルテンキーユニットTKUー001はVer.問わず接続できません。

Ｖｅｒ確認場所

TKU-002.C_Ver.場所

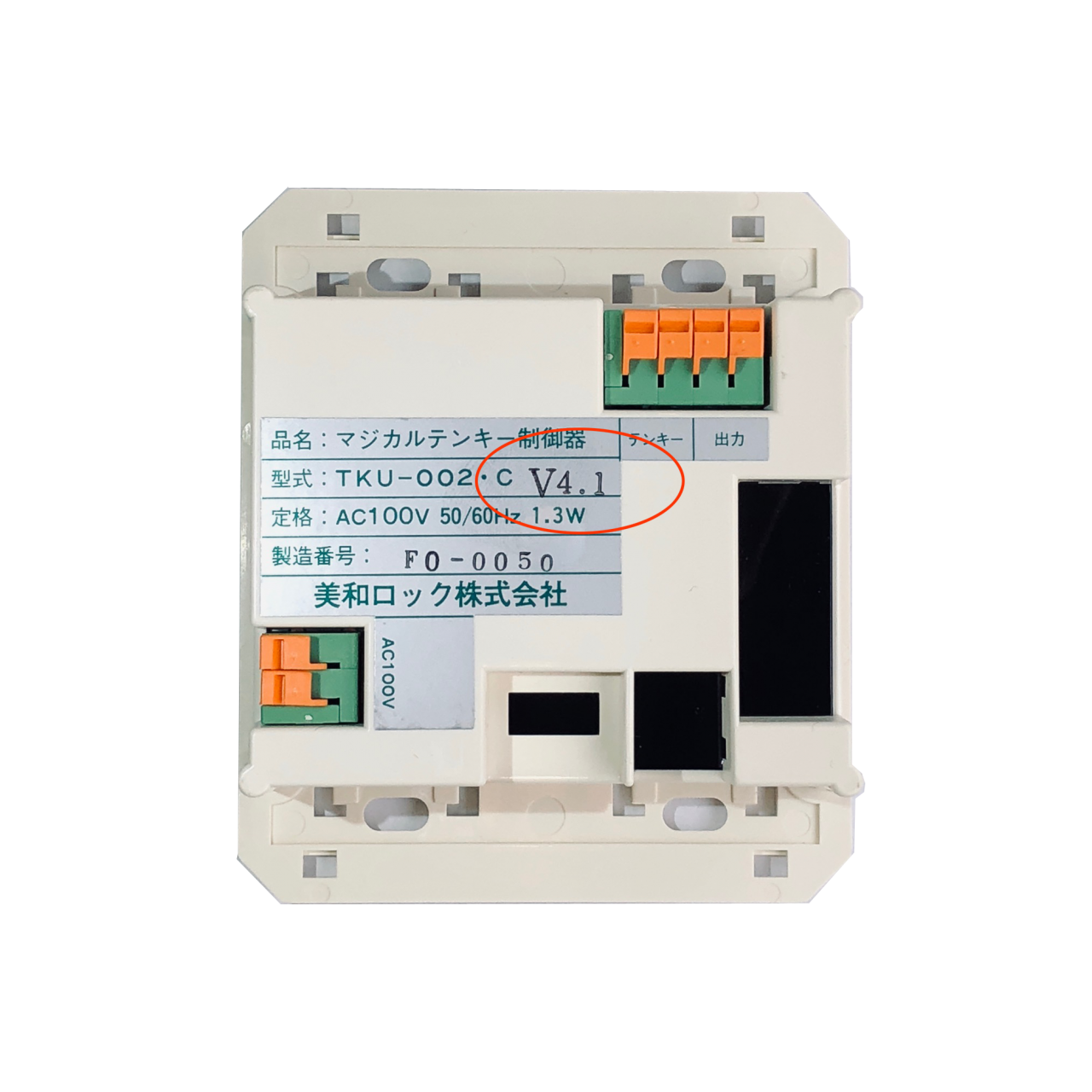

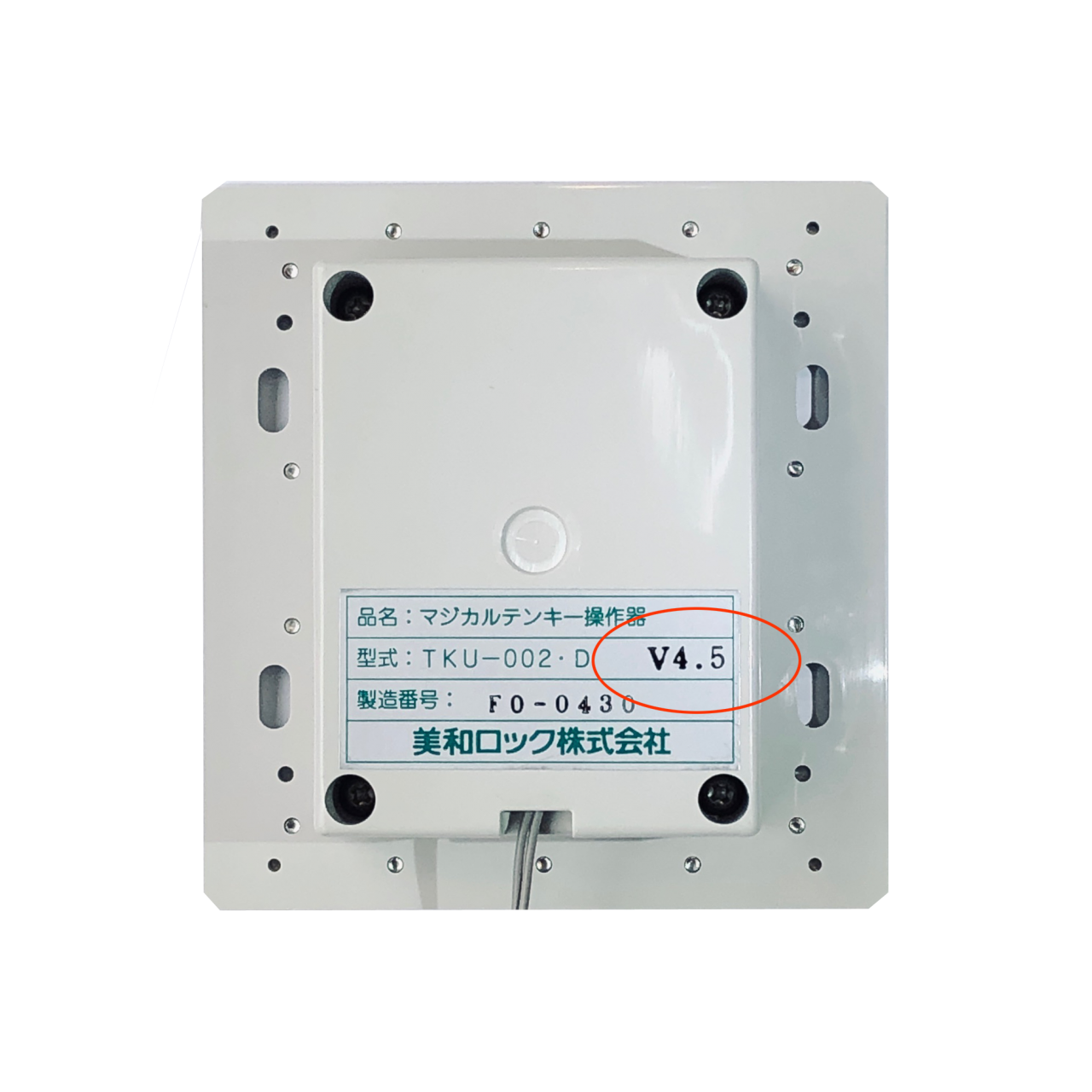

TKU-002.CとDのVer.確認方法

各機器の裏側に記載されています。

←　TKU-002.C　　　　　

　　　　　TKU-002.D　→

TKU-002.D_Ver.場所

TKU-002とTKU-003の違う点比較表

項目	TKU-002series	TKU-003series
暗証番号登録	4桁　3種類	2~12桁　9種類
外部出力	照合結果：無電圧a接点（DC24V　0.1A以内）	照合結果：無電圧a接点又はb接点（DC24V0.1A以内）
外部入力	なし	テンキー停止：無電圧a接点またはb接点　連続
ランダム表示機能	なし	あり
材質	ABS樹脂	D(CV)：パネル部：強化ガラス本体/カバー：ASA樹脂 C：ASA樹脂
テンキー操作器の色	WH（ホワイト）、BW（ブラウン）、GY（グレー）	WH（ホワイト）、 BK（ブラック）
テンキー輝度調整機能	なし	あり（輝度調整は低、中、高の3段階）
ブザーON/OFF機能	あり	あり　＋　音量調整機能
使用温湿度	0℃～+50℃、30～95％RH 結露なき事	D(CV)：-10℃～+50℃、30～95％RH 結露・凍結なき事 C：0℃～+50℃、30～95％RH　結露・凍結なきこと
操作器SWBOX取付向き	横取付	縦・横取付両対応
防水性能	JIS防滴2型相当（鉛直から15度の範囲で落ちてくる水滴によって有害な影響がないもの）	JIS C0920保護等級5 （防噴流形：噴流に対して保護されている）
消費電力	1.3W	1.5W
外形寸法	C：118(W)×120(H)×38(D) 屋内壁面埋め込み取付　D：120(W)×134(H)×50(D)壁面埋め込み取付	C：118(W)×120(H)×10(D) 屋内壁面埋め込み取付　　 D：115(W)×115(H)×15(D)壁面埋め込み取付　　　　　 DCV：120(W)×134(H)×20(D)壁面埋め込み取付
重量	C：300g、D：330g	C：300g、D：300g、DCV：380g

暗証番号（管理用暗証番号）の登録・確認・抹消方法です。

通常使用する暗証番号と管理用暗証番号の２通りあります。

ＴＫＵ－００３．Ｃ

暗証番号の登録・確認・抹消方法

ＴＫＵ－００３．Ｃ

管理用暗証番号の登録・確認・抹消方法

アイホン社製電気錠コントローラーのよくある質問

美和TKU-002シリーズをアイホン社製電気錠コントローラーへの接続方法

質問で、アイホン社製の電気錠コントローラーを使用しているが、TKU-003シリーズを使用して解錠させる場合は、電気錠コントローラーのどこに接続したらよいのでしょうか？との問い合わせが多々ありますので、ここに回答を掲載しました。
【回答】
アイホン社製電気錠コントローラー「EL-PJP-EA」を例にご説明いたします。下記の図の用に、コネクター端子「CN205」に付属の3Pコネクターを使用して接続します。接続の線は、EL1（赤線）とEL-（橙線）に接続します。

　　美和ロック（株）　テンキーカードシステム

MIU-301はMIU-201の後継機種です。

ＩＤ照合ユニット　ＭＩＵ－３０１

ＩＤ照合ユニット

●MIU-201をモデルチェンジ後の後継品となります。

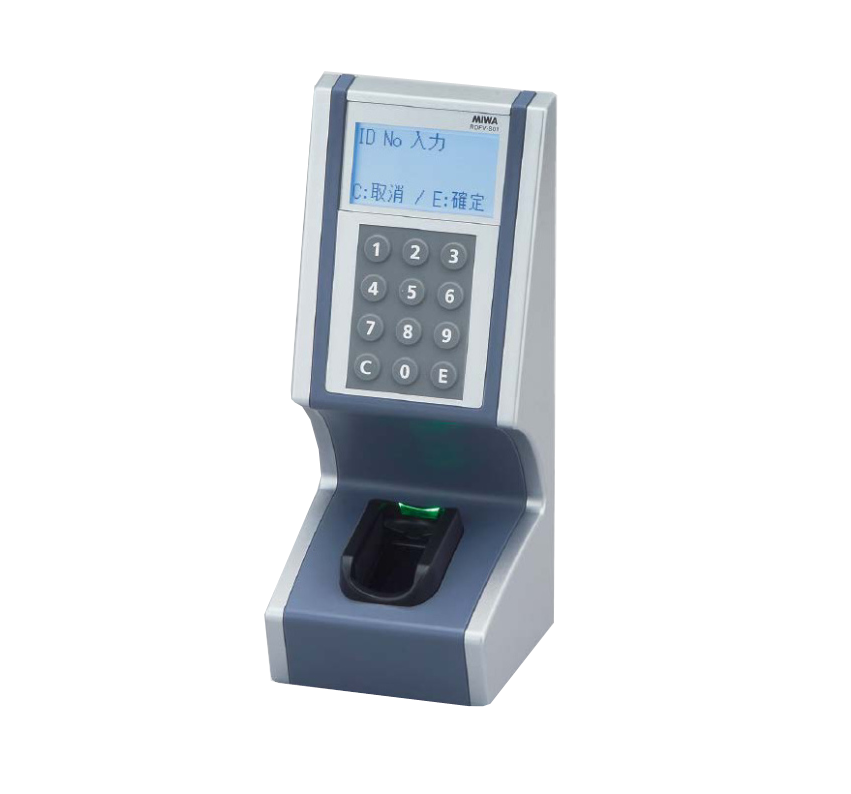

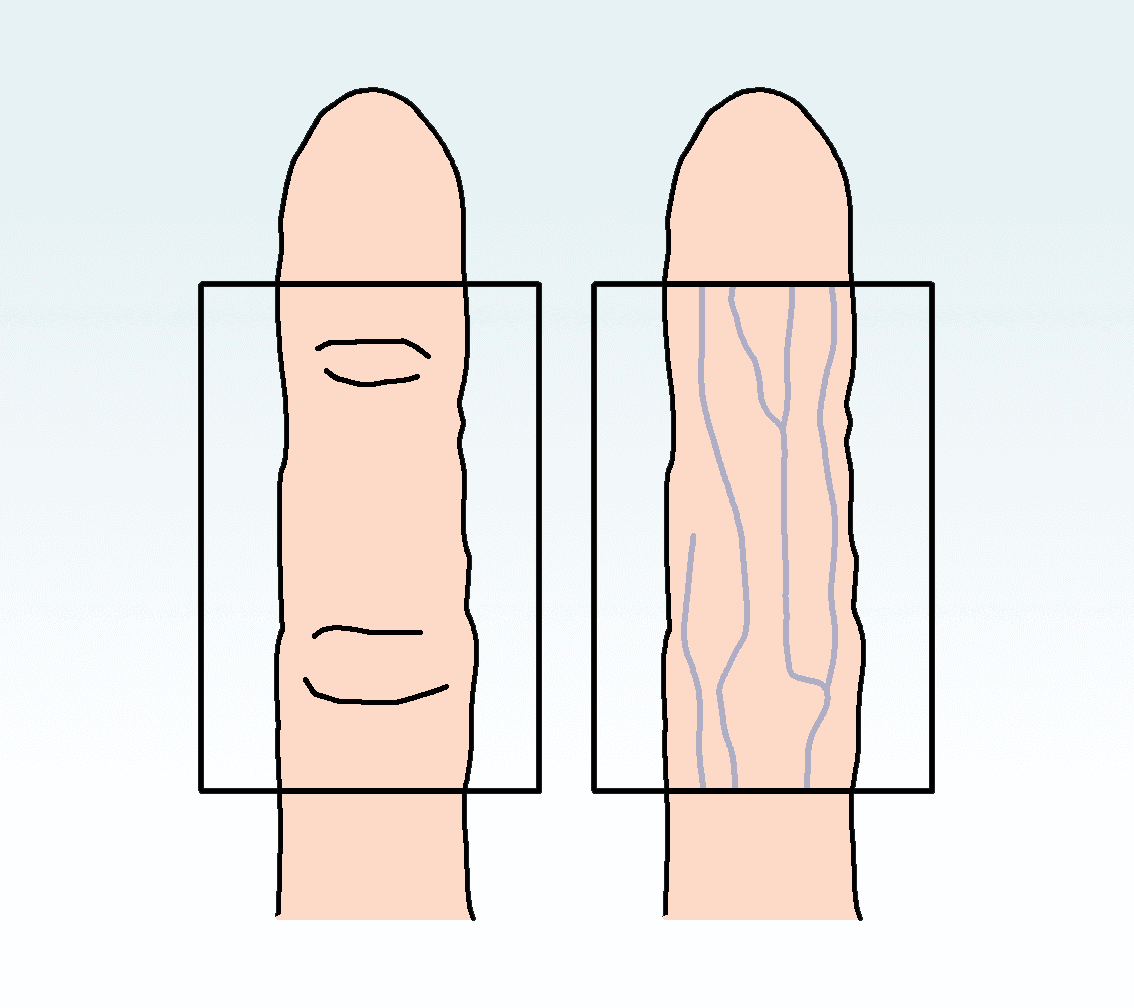

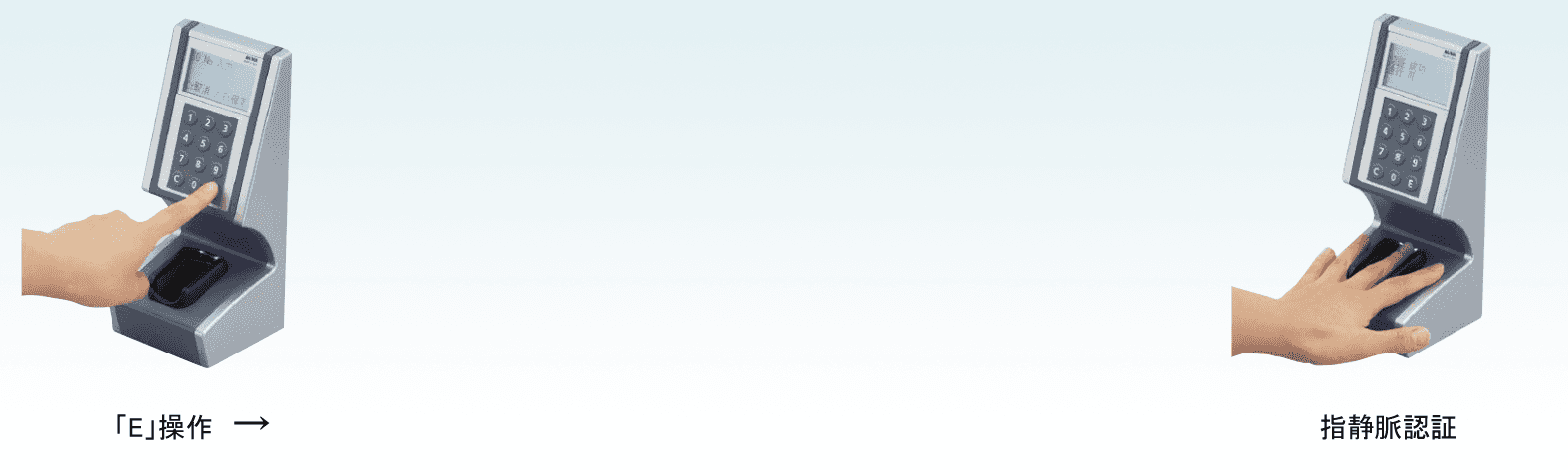

●従来のカードリーダ（RDNT-S02A・RDNT-B03A）と指静脈認証リーダ（RDFV-S01）に加え、カードとテンキーの併用が可能なマルチ認証が可能となります。
●RDTK-B01（CV）と組合わせすることにより、カードと暗証番号の登録が可能です。
●カードまたは暗証番号いずれかの操作で認証するOR 認証モード、カードと暗証番号の両方で操作するAND 認証モードを選択することができます。
●OR 認証時の暗証番号登録は、数字2 桁〜 12 桁の9 種類まで登録が可能です。
●AND 認証時は、カードごとに1 種類数字4 桁の登録が可能です。
●タイマーや警備機器など、他の機器からの接点信号でリーダの使用を停止させることが可能となります（無電圧a接点またはb 接点、連続）

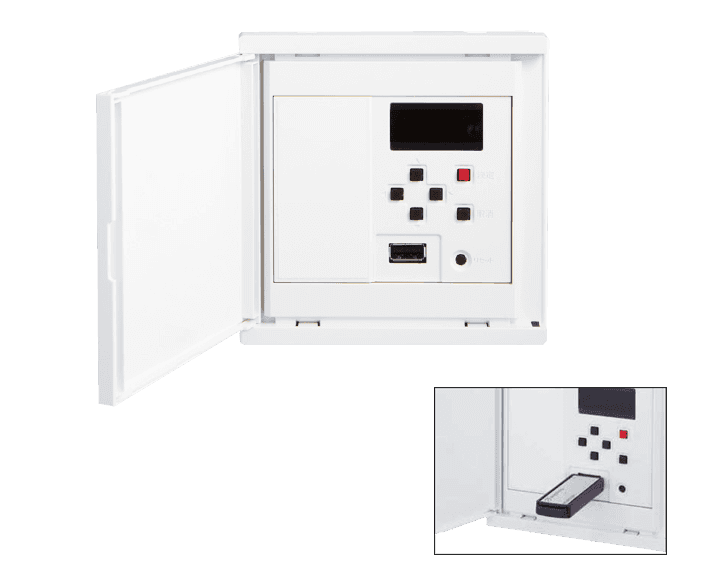

●USBスロットを備えているため、USBメモリを使用して登録情報の書き出しや読み出しを行うことができます。また、バックアップデータで機器の登録情報を復旧することや他のゲートへ設置されたMIU-301 へ登録情報をコピーすることも可能です。

※テンキーカードリーダ「RDTK-B01」「RDTK-B01CV」は、MIU-201に接続することができません。
※非接触ICカード「TLNF-C01」は、現行品の非接触ICカードリーダ「RDNT-S02A」「RDNT-B03A」に使用することができません。

●仕様（一部）

項目	適用
管理人員	カード：1,000名暗証番号：OR認証の場合、2桁～12桁（可変）×9種（管理PCソフト使用時は100種）　　　　　AND認証の場合、4桁（固定）×カードごとに1種
履歴保存件数	5,000件
管理ゲート	1ゲート（カードリーダ：両面　　指静脈認証リーダ：片面）
ＵＳＢスロット	企画：USB2.0　TypeA　　ファイルシステム：FAT32　　空き要領：128MB以上
電源	AC100V̟±10％
外形寸法	118(W)×120(H)×10(D)壁面埋め込み取付
重量	約230g

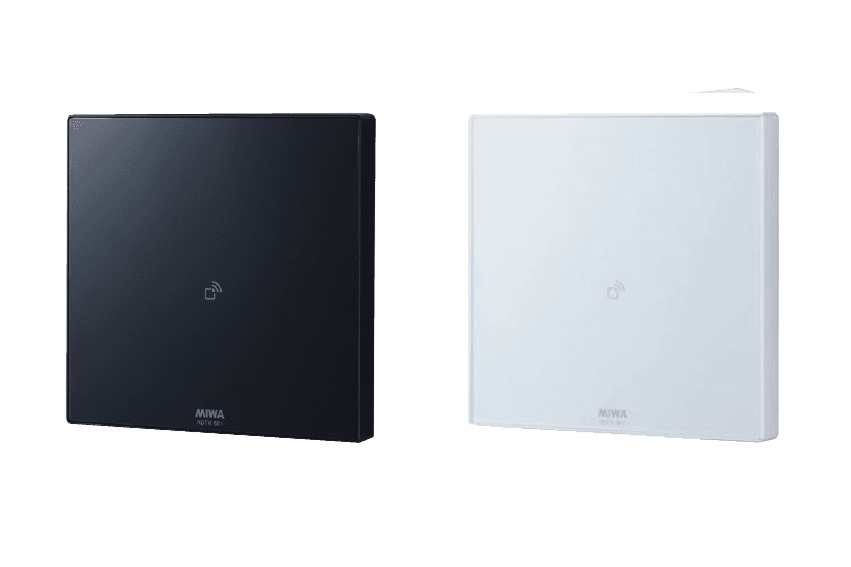

テンキーカードリーダ

カバー無・のぞき見防止機能無とカバー有・のぞき見防止機能有の２種類

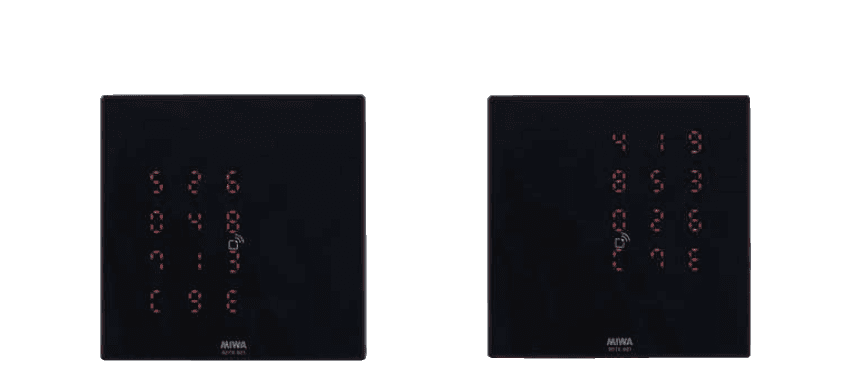

ＲＤＴＫーＢ０１

テンキーカードリーダカバー無・のぞき見防止機能無

仕上（ＢＫとＷＨ）

ＲＤＴＫーＢ０１ＣＶ

テンキーカードリーダカバー有・のぞき見防止機能有

カバーのみ仕上（ＢＫとＷＨ）

防犯性だけでなく、使いやすさにも配慮した機能を備えています。

【マジカル表示機能】

使うたびにパネル上のテンキーの数字の位置が変わるため、特定の場所が摩耗することがありません。

【ランダム表示機能】

ランダム表示に設定した場合は、使うたびに数字の配列も変わります。

【のぞき見防止機能（RDTK-B01CVのみ）】

横からはテンキー表示が見えにくくなっていますので、不正なのぞき見を防止できます。

【カバーを閉じたまま操作が可能（RDTK-B01CVのみ）】

カバーを閉じた状態でもカードによる解錠操作が可能です。
操作のたびにカバーを開閉する必要はありません。

●仕様（一部）

項目	適用
運用カード	FeliCa：FKLカード/FLキーヘッド(TLFL-K01)/KEYMO/楽天Edy/IDm/お客様任意ID MIFARE®Standard（Classic）：UID（4byte/7byte）/お客様任意ID MIFARE®Plus：TLNF-C01　　ISO15693：TLNT-C06(A)
検知距離	FKLカード/TLNF-C01/TLNT-C06(A)：10mm　　FLキーヘッド（TLFL-K01）：接触
防水性能	JIS　C0920保護等級5（防噴流形）相当
電源	DC24V（MIU-301から供給）
外形寸法	RDTK-B01：115(W)×115(H)×15(D)壁面埋め込み取付 RDTK-B01CV：120(W)×134(H)×20(D)壁面埋め込み取付
重量	RDTK-B01：300g　　RDTK-B01CV：380g

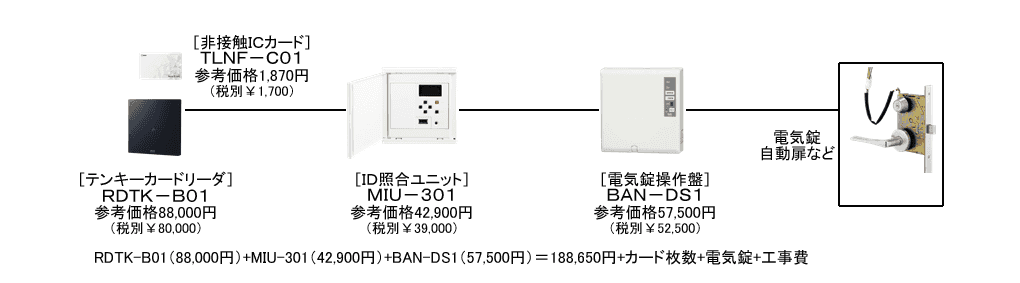

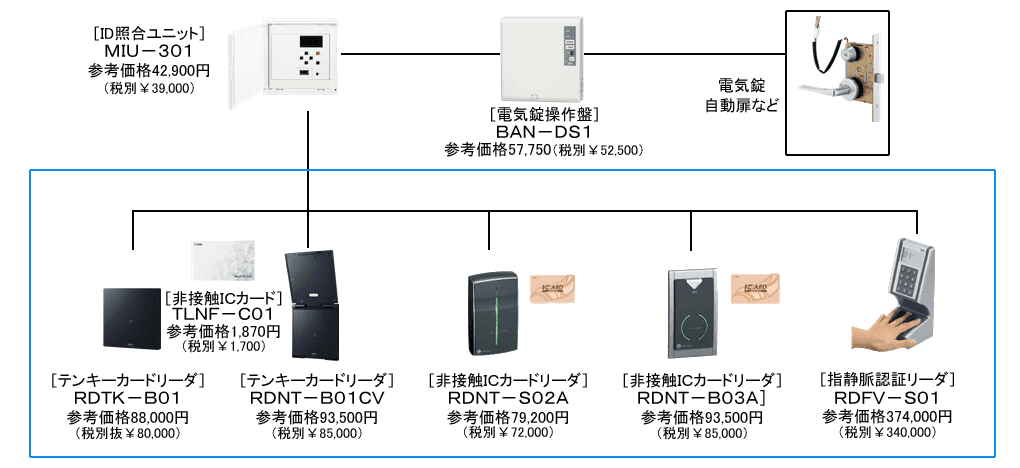

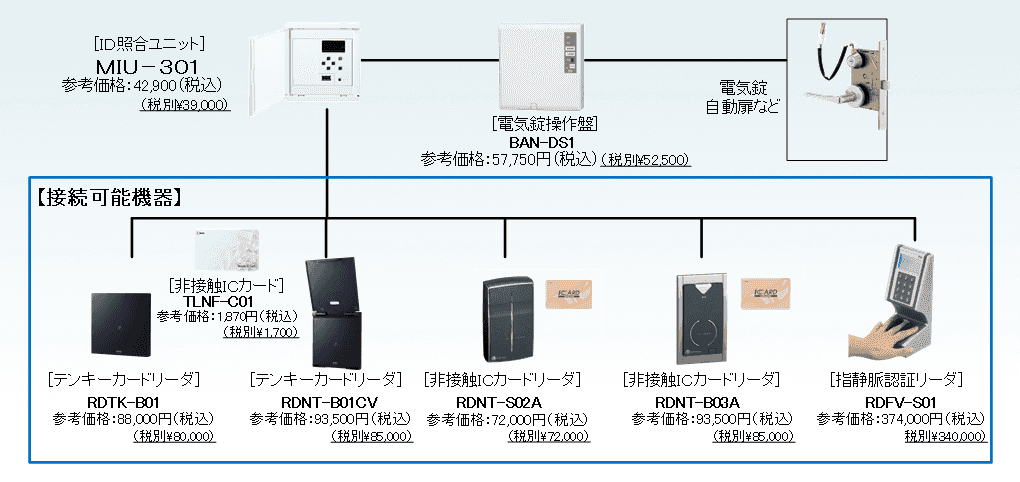

接続機器系統図

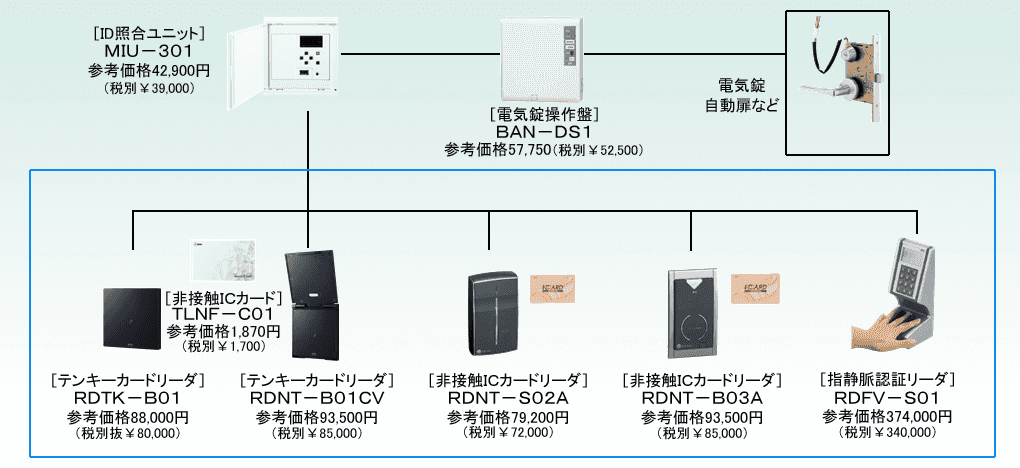

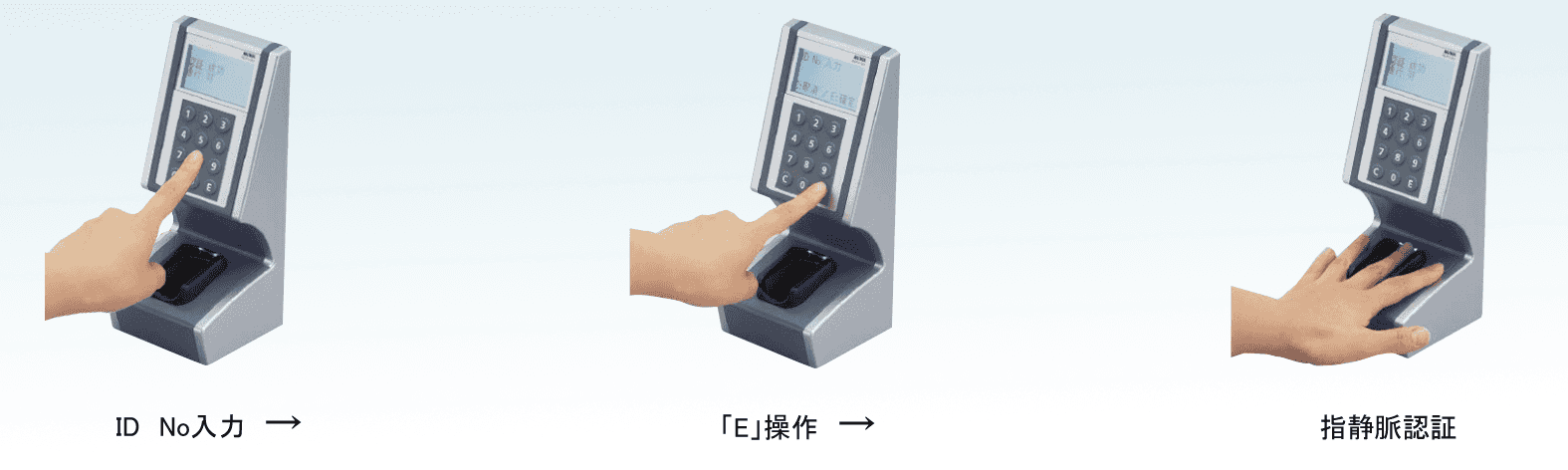

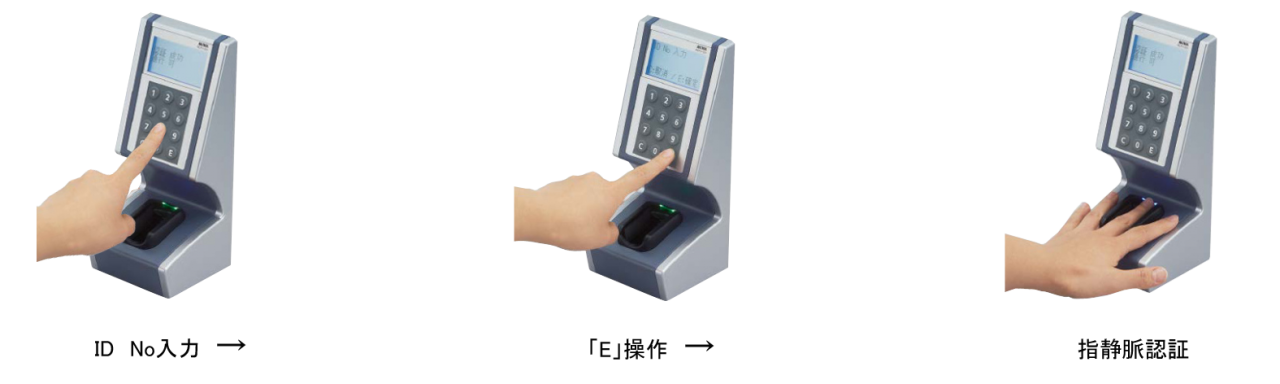

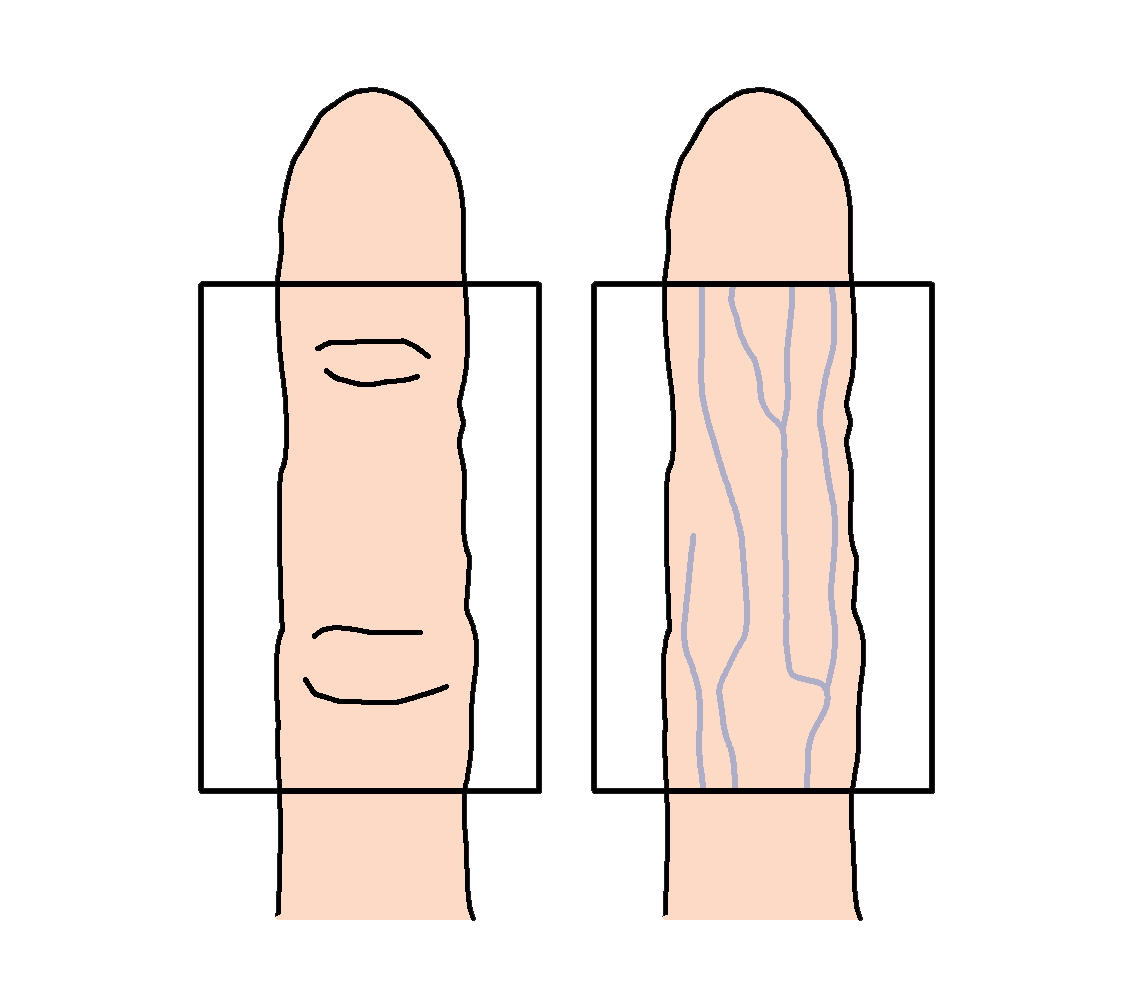

MIU-301に対応する機器

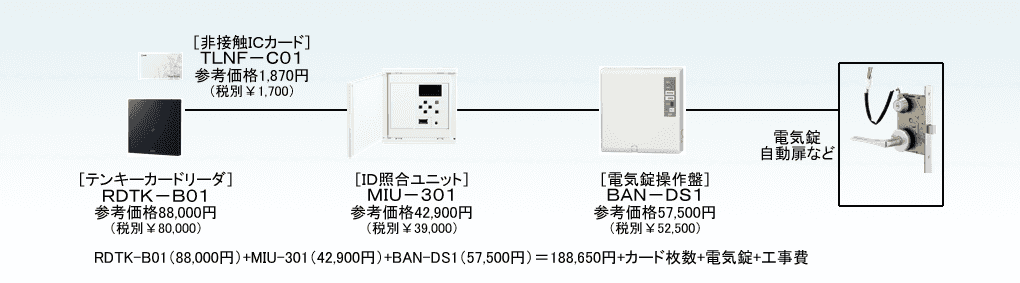

使用例

簡単で安価なカードシステムが構築できます。

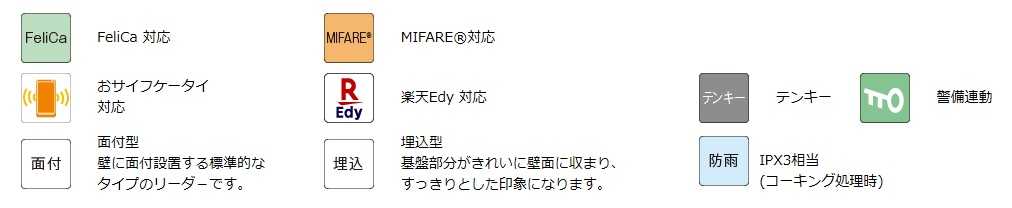

リーダと使用可能カード

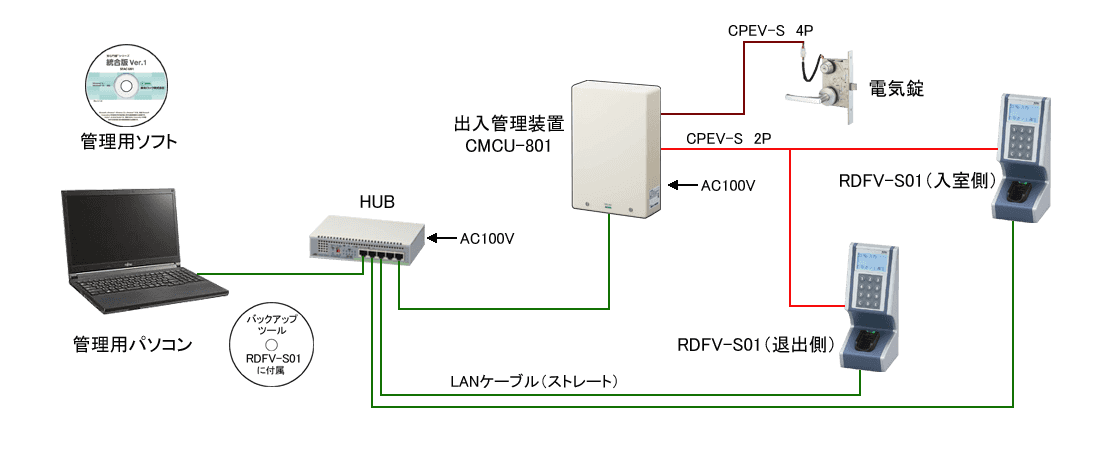

　　美和ロック（株）　カードシステム

オフィス向け出入管理システム（ＰｉｃｏＡ）

■機器を小型化し扉に集約させた、次世代出入管理システムです。

従来の出入管理機能をカードリーダに収め、電気錠の制御機能を扉内に設置するアダプタに凝縮しました。
電気錠、アダプタ、カードリーダを扉に取り付けるだけで、本格的な出入管理が実現できます。

■導入コストは従来の約1/2。リーズナブルに出入管理システムを構築できます。

小型化と機器集約により、機器費が大幅に下がりました。また、施工の簡素化と省配線化により、施工費も削減できます。

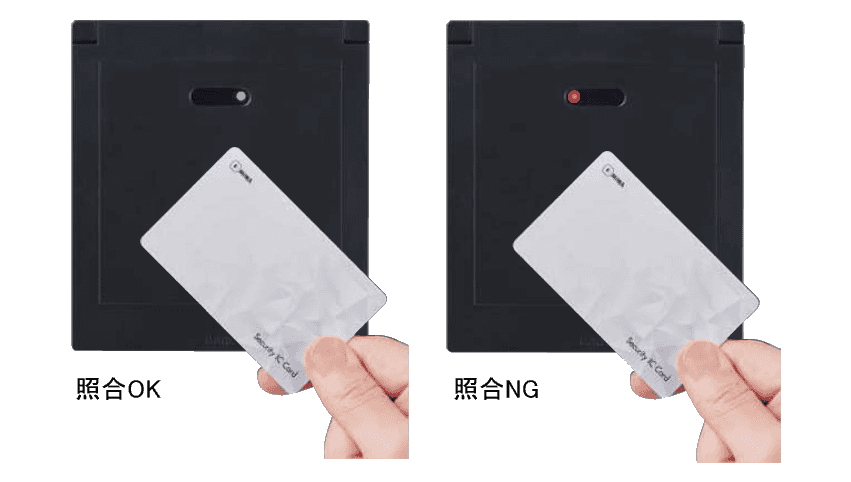

■リーダ室外側からは、カードをかざして入室します。

おサイフケータイ®を利用することもできます。

■リーダ室内側からは、ボタンを押すだけで解錠できます。

■日常操作はもちろん、IDの登録・抹消などの操作もリーダ本体で行うことができます。

■専用のアプリケーションソフトを使用して、パソコンで履歴管理やカードデータの一括管理をすることも可能です。

美和ロック（株）PicoAカタログ（1.7ＭＢ）

PDFファイルをご覧になるには、Adobe® Reader®が必要です

【施工例】 PicoA ：某テナントビルの１室に設置しました

施工前（外部）

施工前（内部）

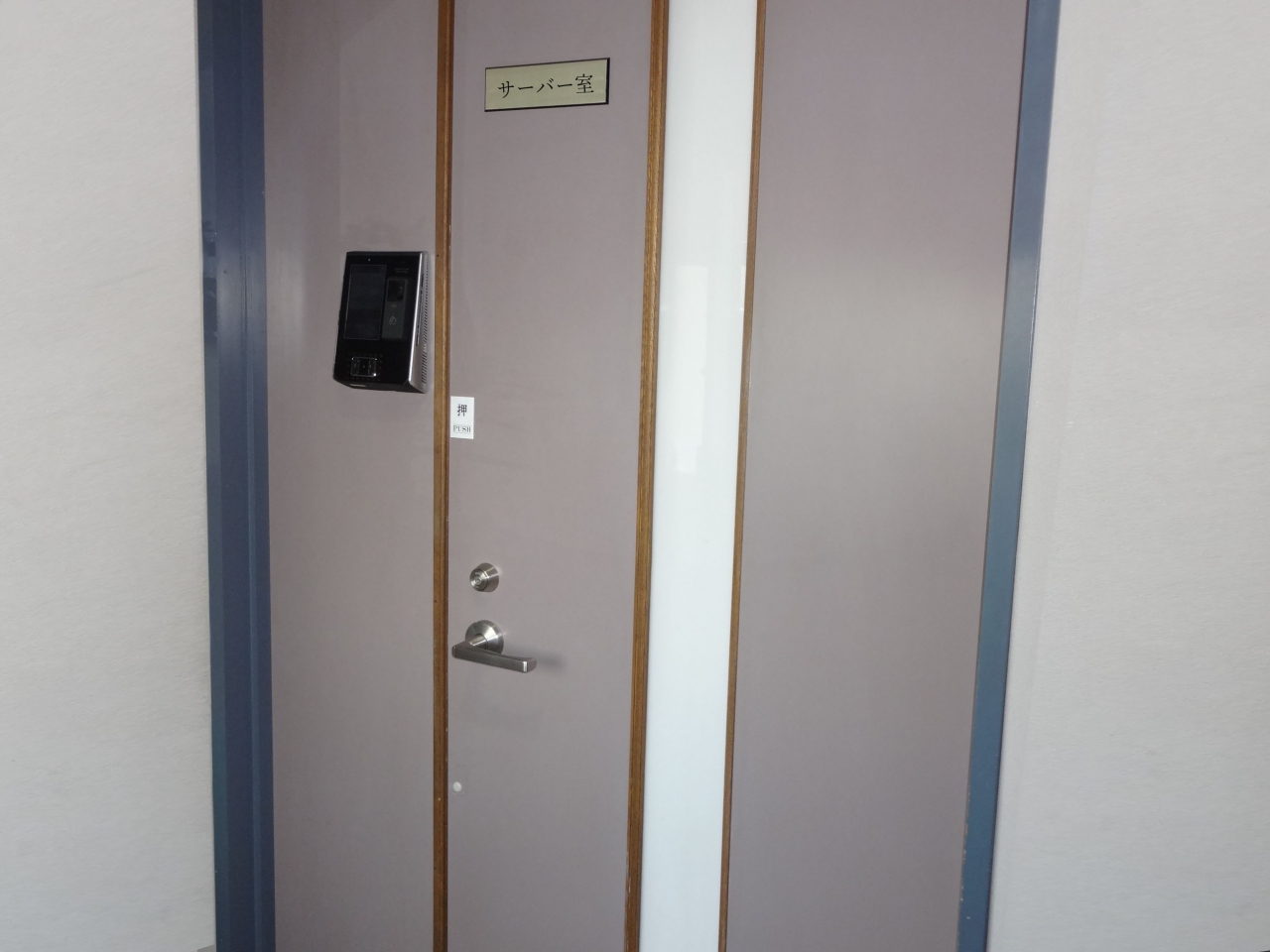

施行後（外部）

施行後（内部）

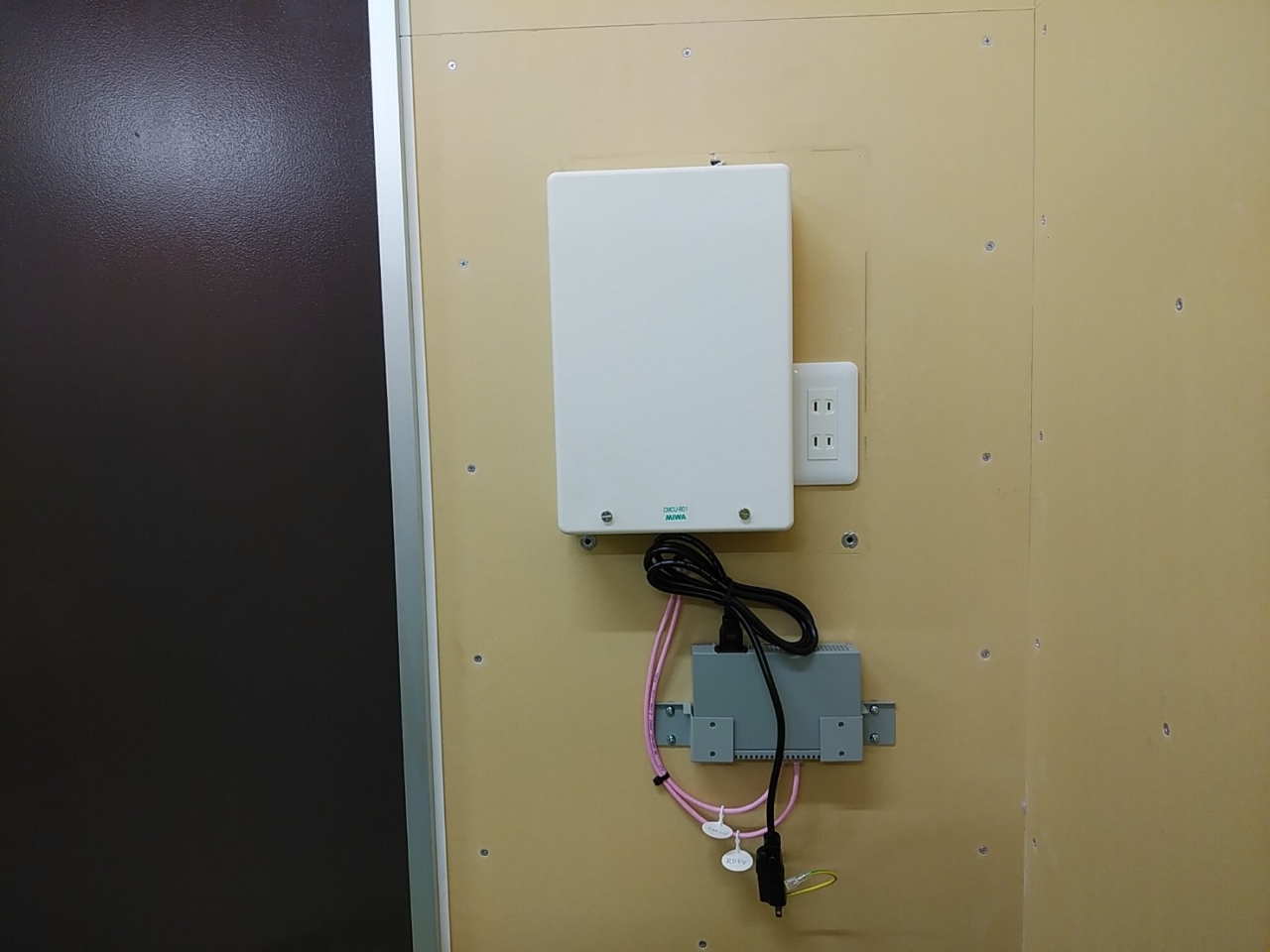

制御部（内部）

　（株）アート　テンキーシステム

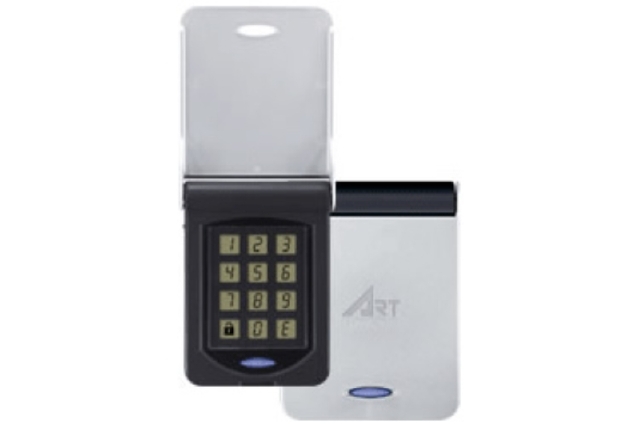

デジタルテンキー　T-3830S

●使用するごとに数字位置が変わるスクランブルLCDキー方式です。
●4桁の暗証番号を入力するだけの簡単操作です。
●配線工事も2線式で簡単に。
●ミスの少ない操作音付きテンキーを搭載しています。

T-3830Sカタログ（323.2ＫＢ）

T-3830S外形図（114.9ＫＢ）

PDFファイルをご覧になるには、Adobe® Reader®が必要です

電気錠制御盤　C-3830

●デジタルテンキーT-3830Sと接続する専用コントローラーです
●テンキーを入室側、退出側の両面に設置可能です。
●コントローラーからデジタルテンキー／電気錠／操作表示器までの配線は2選式無極性です。
●管理方法に応じた、自動施錠モード（A）、施解錠くり返しモード（B）、手動／自動施錠モード（E）の3つのモードが選べます。
●4桁8種類の暗証番号は液晶画面と設定ボタンで登録します。

C-3830外形図（53.9ＫＢ）

PDFファイルをご覧になるには、Adobe® Reader®が必要です

T-3830S用デジタルＩ/Ｆユニット

型式：T-3830IF　品番：0501092
（金具付き）
42(W)×53(H)×28(D)

型式：T-3830IF　品番：0303070
（金具なし）

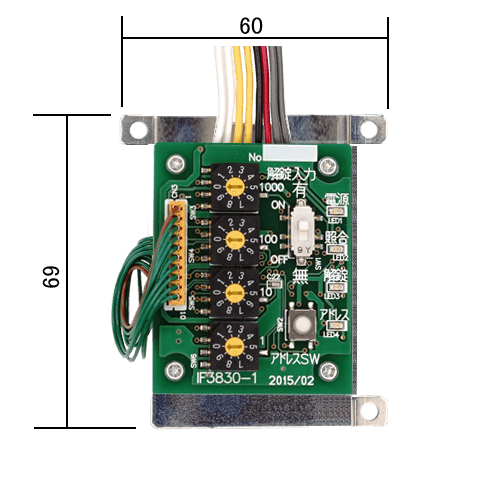

外形寸法　42(W)×53(H)×21(D)

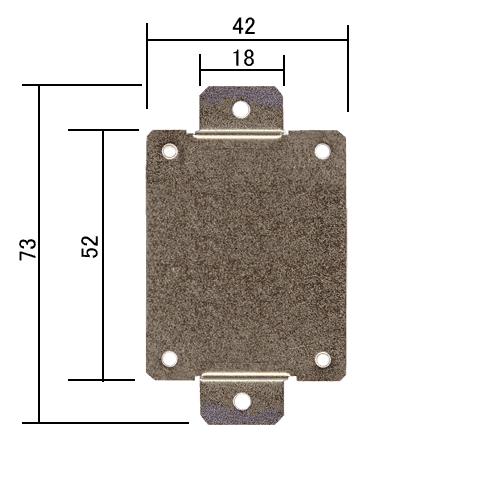

型式：IF基板組立ユニット
品番：0502029

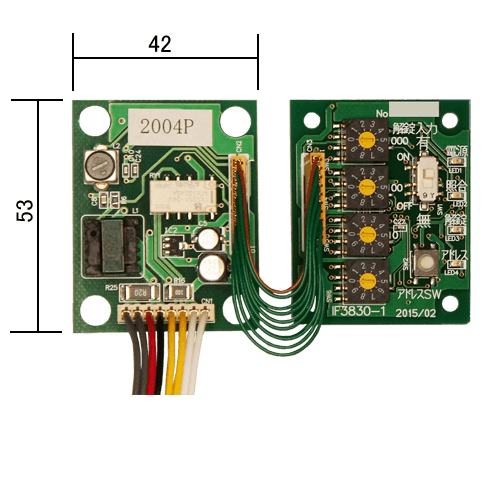

42(W)×73(H)×8(D)

Ｔ－３８３０ＩＦ（金具なし）

Ｔ－３８３０ＩＦ（組立ユニット付き）

【電気錠制御盤：旧製品、現行製品】

型式	品番	使用機器（電気錠操作盤）
Ｔ－３８３０ＩＦ（取付金具付）	0303070	C-U11、BAN-F01B、BAN-F02B
Ｔ－３８３０ＩＦ（取付金具ナシ）	0501092	TS-U501、BAN-F01A、BAN-F02A、BAN-F01C、BAN-F02C
Ｔ－３８３０ＩＦ（取付金具ナシ） +IF基板組立ユニット	0501092 0502029	BAN-F04A、BAN-F06A、BAN-F08A、BAN-F04C、BAN-F06C、BAN-F08C

【電気錠制御盤：現行製品】

型式	品番	使用機器（電気錠操作盤）
Ｔ－３８３０ＩＦ（取付金具ナシ）	0501092	TS-U501、BAN-F01C、BAN-F02C
Ｔ－３８３０ＩＦ（取付金具ナシ） +IF基板組立ユニット	0501092 0502029	BAN-F04C、BAN-F06C、BAN-F08C

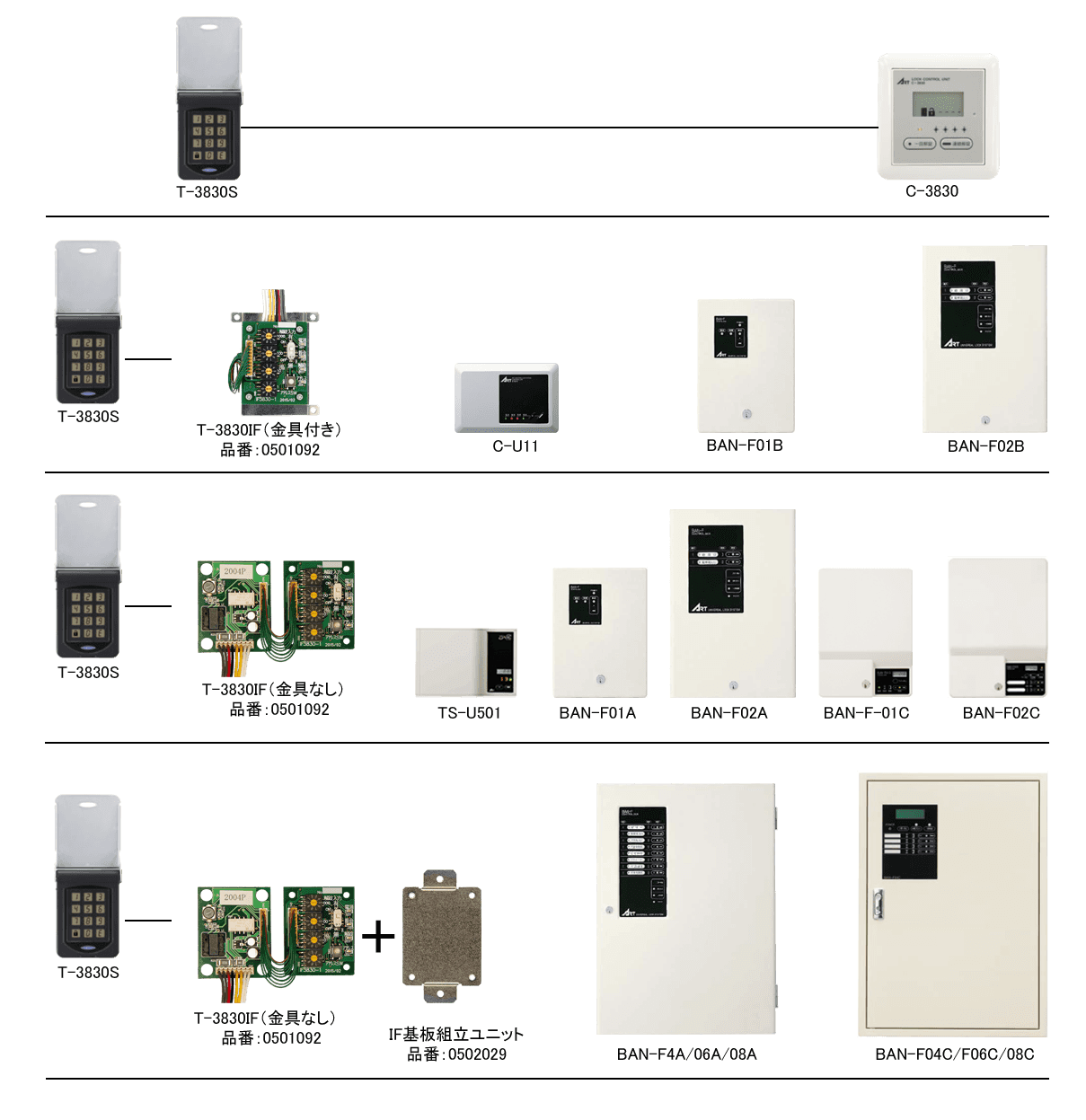

IF基板と盤の組合せ

　（株）アート　カードシステム

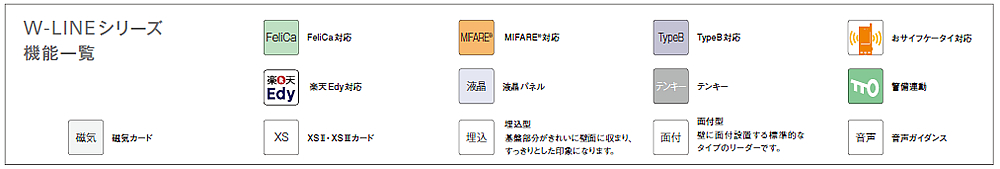

出入管理システム　Ｗ-ＬＩＮＥ

●セキュリティレベルの高いシステムを柔軟に構築
拡張性に優れた出入管理システムで、監視カメラや生体認証リーダー、フラッパーゲートなどのセキュリティーアイテムを、柔軟に採り入れることができ、さらに、マルチ認証という手法により、一つのゲート（扉）に対して異なる認証方式を組み合わせることができます。

●V-LINEのリーダと互換があり、導入コストを抑える
前シリーズであるV-LINEのリーダを使うことができますので、運用中のリーダを活かしながらW-LINEを採用でき導入コストを抑えることが可能です。

　●登録人数

　WA-01/02は5,000名（オプションで40,000名）

　WA-08/16は30,000名（オプションで100,000名）

　●管理ゲート

　1ゲートから1,920ゲートまで管理可能

■製品ラインナップ　出入管理装置
