扉回り金物の色々
扉の開閉を電動でアシストする Autumatic Door Controller

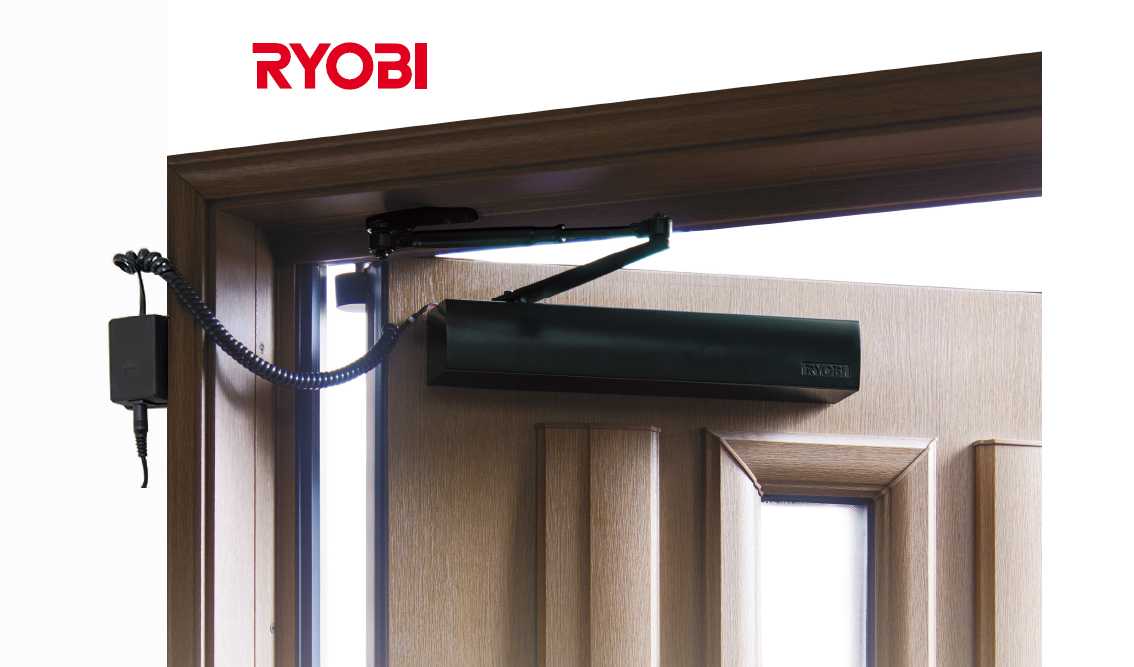

![リョービ ラクアド](https://www.1169.co.jp/global-image/units/img/11133-1-20201105102535_b5fa3548f3eb42.png)
だれでもが快適に安全に扉を使用できる ラクアド
●ドアが全開位置で停止している時間を自由に設定(最大約15秒)できるため、車いすやベビーカーでの通行もスムーズになります。
●開閉中でもドアを軽く押さえるだけで電動(自動)開閉を制御できます。
●停電になっても即座に手動操作が可能です。
●オプション製品を追加することで、リモコン操作やセンサー開扉、顔認証、指静脈認証、テンキー認証、カード認証などの入退出管理との連動なども可能ですので、弊社にご相談下さい。
●適用ドア巾は800〜950mm、ドア重量は15〜65kgです。
※オプション製品などの工事対応は、弊社にお任せください。
参考価格 本体107,800円(税込)(税別\98,000)
ラクアド カタログ(2.4MB)
PDFファイルをご覧になるには、Adobe® Reader®が必要です
【系統図例】
※標準設置の場合

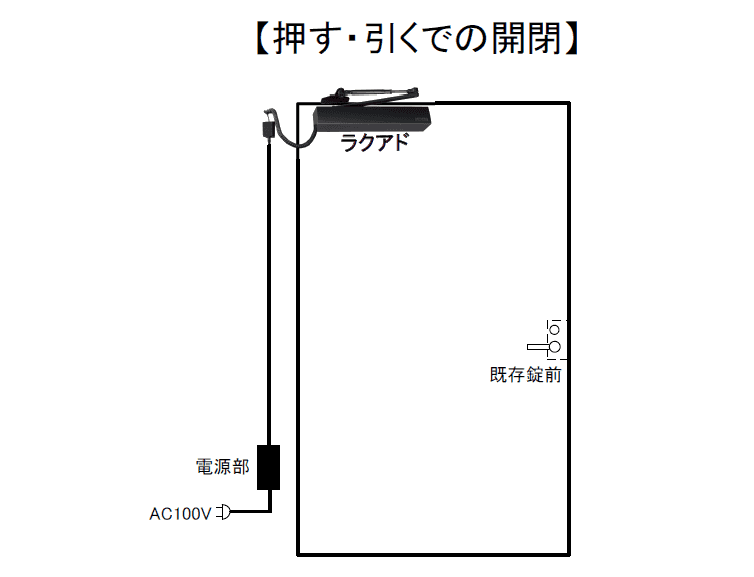

1)開閉する場合は、軽く扉(レバーやノブ)を押す、引く事で扉は開閉します。
2)既存錠前はそのままご使用いただけます。
![ラクアド標準設置](https://www.1169.co.jp/global-image/units/img/43391-1-20201118131711_b5fb4a04702da2.png)
※非接触で開閉したい場合

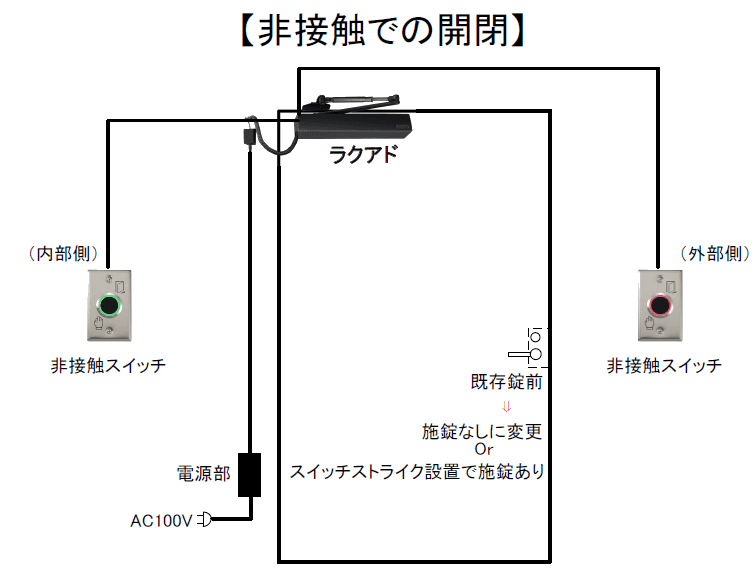

1)オプションの非接触スイッチを内外に設置し、手などを近ずけると、扉(レバーやノブ)に触らずに開閉できます。
2)既存の錠前のラッチ部やデッドボルト(閂)などは使用不可となり
ます。
3)施錠したい場合、施錠時には開閉しない様にスイッチストライクな
どを追加設置する必要があります。
![ラクアド非接触開閉](https://www.1169.co.jp/global-image/units/img/43392-1-20201118131804_b5fb4a07ca693a.png)

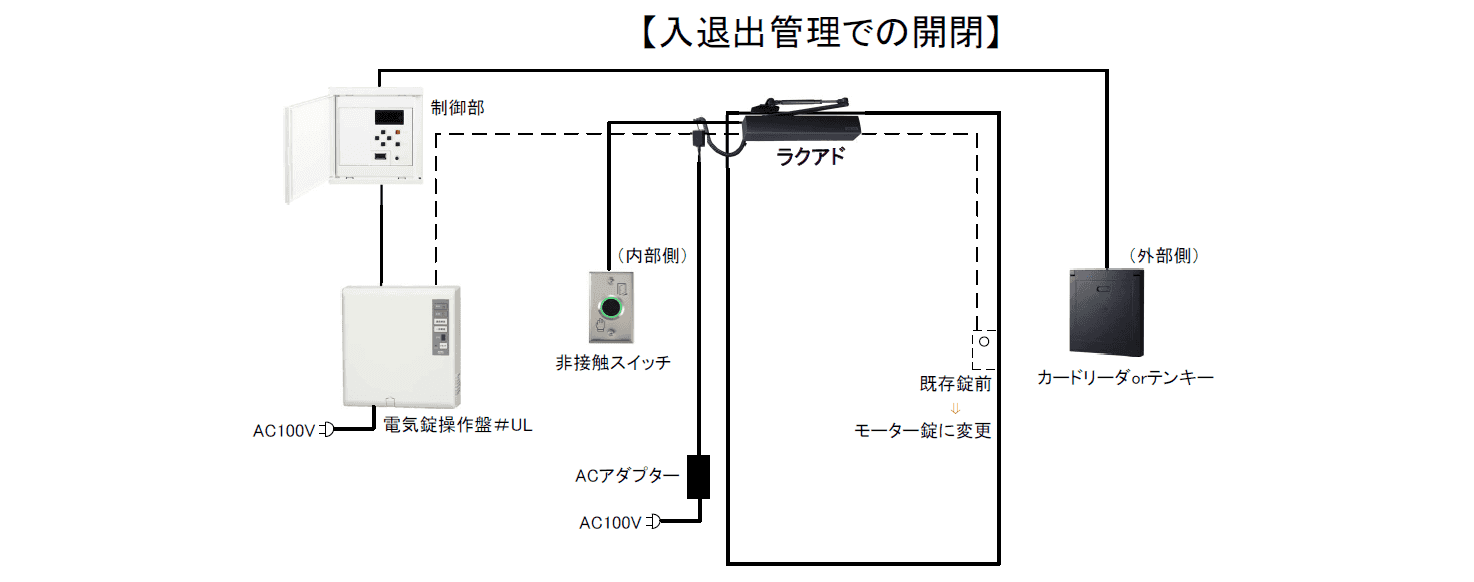

1)既存錠前を電気錠(モーター式電気錠)に交換をします。
2)外部には、カードリーダやテンキーなど設置しますが、非接触にしたい場合はカードリーダが良いでしょう。
3)内部には、カードリーダやテンキーなどの制御部と電気錠操作盤を設置します。
4)内部よりフリーに解錠しても良い場合は、非接触スイッチを設置して対応します。
![ラクアド入退出連携](https://www.1169.co.jp/global-image/units/img/43393-1-20201118131836_b5fb4a09c4f8de.png)
※その他、お客様のご希望に合わせたシステムを構築致しますので、ご相談ください。

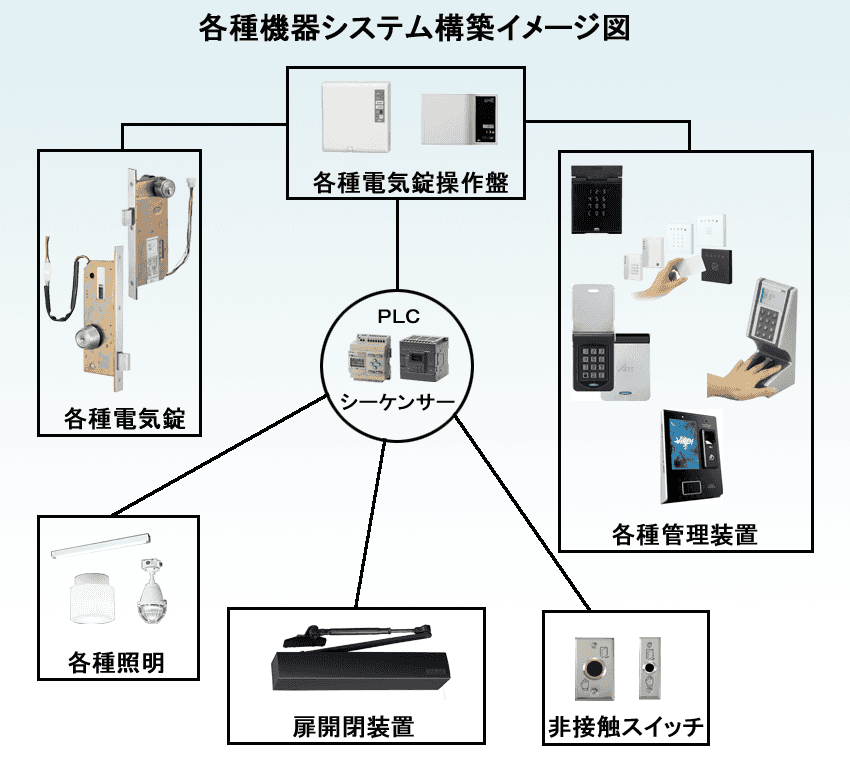

![各機器システム構築イメージ図](https://www.1169.co.jp/global-image/units/img/63813-0-20240613164711_b666aa3ff1bc12.png)
【施工例】ラクアド
※建物の扉を非接触で開閉する様にし、コロナ感染症対策を致しました。
※鉄扉に「ラクアド」を設置致しました。
既存SD(鉄扉50kg)のNHN153SPを外し交換しました。内部からは、ロックマンジャパンの非接触解錠スイッチ(SI-68A)で開扉できる様に取付けたので、扉にさわらなくても開扉でき、新型コロナ対策の一助になると考えます。
注)外開き外部扉に設置する場合は、扉が開いても雨が掛からない様に庇などが必要となります。
![ラクアド施工前扉](https://www.1169.co.jp/global-image/units/img/12436-0-20200525132336_b5ecb4848a2780.jpg)
![ラクアド施工前扉](https://www.1169.co.jp/global-image/units/img/12436-1-20200525132336_b5ecb4848a2c8e.jpg)
施工前扉(NHN153SP)
![ラクアド施工後1](https://www.1169.co.jp/global-image/units/img/12439-0-20200525133215_b5ecb4a4fc6808.jpg)
![ラクアド施工後1](https://www.1169.co.jp/global-image/units/img/12439-1-20200525133215_b5ecb4a4fc6c5d.jpg)
施工後(右下にSI-68A)
![ラクアド施工後2](https://www.1169.co.jp/global-image/units/img/12440-0-20200525135453_b5ecb4f9dd715d.jpg)
![ラクアド施工後2](https://www.1169.co.jp/global-image/units/img/12440-1-20200525135453_b5ecb4f9dd749d.jpg)
開扉状態
![ラクアド施工後3](https://www.1169.co.jp/global-image/units/img/12441-0-20200525135515_b5ecb4fb38b599.jpg)
![ラクアド施工後3](https://www.1169.co.jp/global-image/units/img/12441-1-20200525135515_b5ecb4fb38b8d3.jpg)
カールコード部
新モデル「RU-020」は、既存モデルより重量が重いドアに取り付けることができます。また、複数の取付方式とカラーを取りそろえたことで、住宅をはじめオフィスビルや工場のドアなど、さまざまな建物のドアに採用できるようになりました。配線をドアの枠内に収める機種や、非常電源用電池パック付きの機種もご用意しました。
RUCADは、両手がふさがった状態や車椅子を利用している場合など、ドアの開け閉めが困難な方を支援する商品です。
色々な機器と連動させるのは、上部に掲載している「RU-010P」と同じ方法で設置可能です。
![RUCAD「RU-020」](https://www.1169.co.jp/global-image/units/img/139635-0-20240605142918_b665ff7ae75822.jpg)
型式(扉枠内配線) | 価格(円)税込み |
---|---|
RU-021P(-B) パラレル型・シルバー色(-ブラック) | 247,500 |
RU-021H(-B) スタンダード型・シルバー色(-ブラック) | 247,500 |
RU-021T(-B) トラックレール型・シルバー色(-ブラック) | 256,300 |
RU-021P-B(-B) パラレル型・バッテリー付・シルバー色(-ブラック) | 260,700 |
RU-021H-B(-B) スタンダード型・バッテリー付・シルバー色(-ブラック) | 260,700 |
RU-021T-B(-B) トラックレール型・バッテリー付・シルバー色(-ブラック) | 269,500 |
型式(露出配線) | 価格(円)税込み |
RU-022P(-B) パラレル型・シルバー色(-ブラック) | 251,900 |
RU-022H(-B) スタンダード型・シルバー色(-ブラック) | 251,900 |
RU-022T(-B) トラックレール型・シルバー色(-ブラック) | 260,700 |
RU-022P-B(-B) パラレル型・バッテリー付・シルバー色(-ブラック) | 265,100 |
RU-022H-B(-B) スタンダード型・バッテリー付・シルバー色(-ブラック) | 265,100 |
RU-022T-B(-B) トラックレール型・バッテリー付・シルバー色(-ブラック) | 273,900 |
扉の開閉をスムーズに安全にするドアクローザ
開いた扉から手を離すと自動的に扉を閉める装置で、速度をドアクローザの調整弁によって調整することができたり、ドアの開き角度を保持することができる製品です。
また、扉を開ける際、強風や突風にあおられてドアが急激に開くことを防ぐ機能のバックチェック付や、ドアを開けた状態から開き角度75°から60°に閉まるまで、非常にゆっくりとドアを閉めるディレードアクション機能などの安全に配慮した製品などがあり、目的に合った製品を選ぶことがで重要です。
ニュースター ドアークローザ 7000series
![standard_torituke](https://www.1169.co.jp/global-image/units/img/3321-1-20181013110329_b5bc152712691a.jpg)

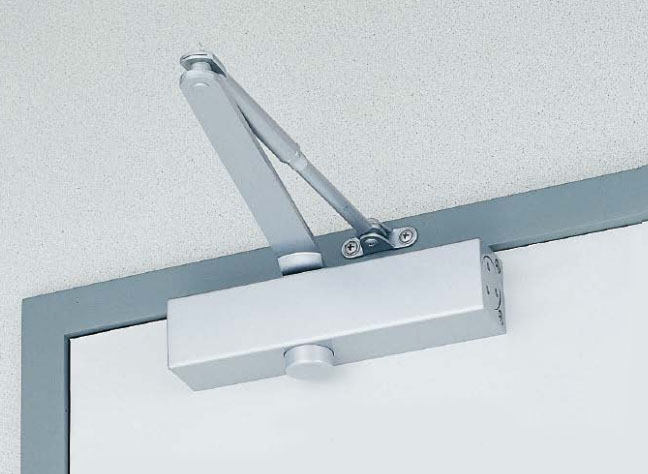

標準取付型
ドアの開く側に設置します。
![parallel_torituke](https://www.1169.co.jp/global-image/units/img/3321-2-20181013110329_b5bc152712b72e.jpg)

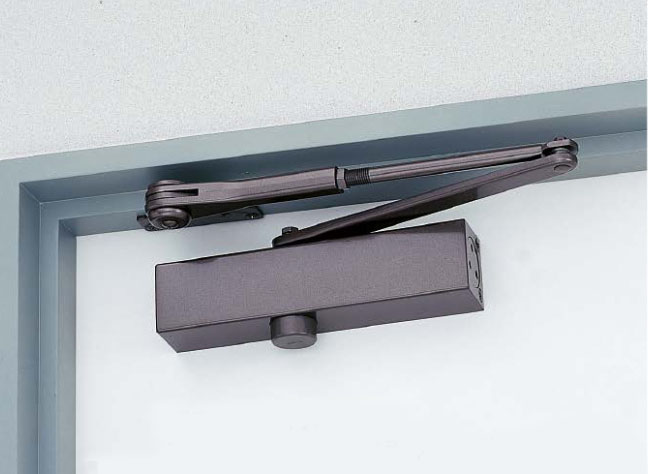

パラレル取付型
ドアの開く反対側に設置します。
![Color](https://www.1169.co.jp/global-image/units/img/3323-1-20181013145805_b5bc1896def47d.jpg)

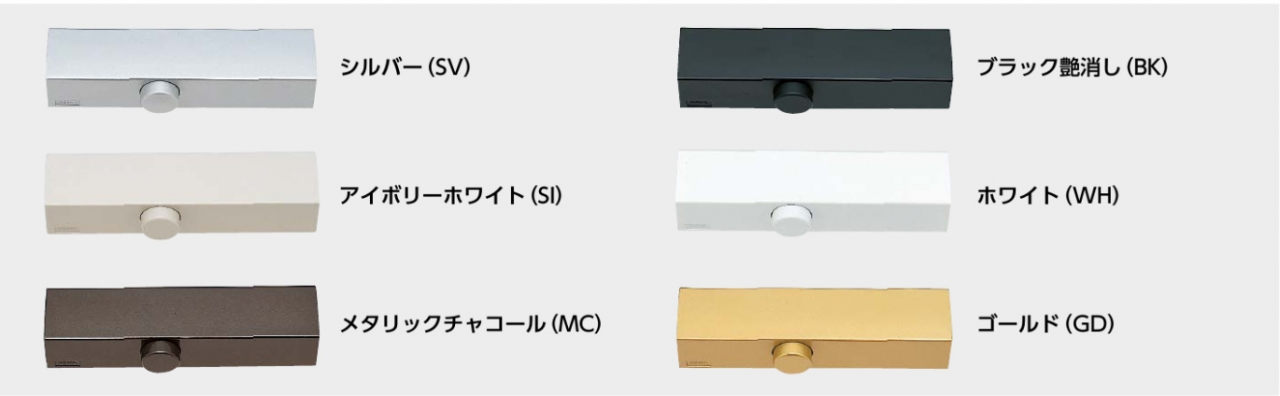

ニュースター7000シリーズでは7タイプのカラーがあります。(実物と色、艶が異なることがありますのでご了承下さい)
7000シリーズカタログ(1021.9KB)
PDFファイルをご覧になるには、Adobe® Reader®が必要です
ニュースター ドアークローザ 80series
![newstar_80_p](https://www.1169.co.jp/global-image/units/img/3619-1-20181013160734_b5bc199b620486.jpg)
標準取付型
ドアの開く側に設置します。
![newstar_80_sスタンダード](https://www.1169.co.jp/global-image/units/img/3619-2-20181013160734_b5bc199b6252c7.jpg)
パラレル取付型
ドアの開く反対側に設置します。
![newstar_80_colorカラー](https://www.1169.co.jp/global-image/units/img/3619-3-20181013160615_b5bc199679d2bc.jpg)
カラーバリエーション
(実物と色、艶が異なることがありますのでご了承下さい)
80シリーズカタログ(529.7KB)
PDFファイルをご覧になるには、Adobe® Reader®が必要です
NHN(ニッカナ)ドアクローザの交換の場合
NHN(ニッカナ)ドアクローザは2009年に会社が解散しておりますので、交換する場合はDIAの代替製品をご使用下さい。
![代替クローザ](https://www.1169.co.jp/global-image/units/img/3610-1-20180906133006_b5b90ad4e7c38d.png)
代替品番一覧表(1.9MB)
PDFファイルをご覧になるには、Adobe® Reader®が必要です
※弊社では、ドアクローザやヒンジなどの交換も行っておりますので、ご用命下さい。
扉を支える重要な丁番(ヒンジ)
丁番には、管丁番、旗丁番、面付け丁番、耐震丁番や扉の吊り元上下で支えるピポットヒンジなど、その他にも沢山の用途に合わせて使用出来る製品が多くありますが、ここでは、美和ロックの耐震丁番と、丁番の補修用としても使用出来る中西産業のソリッドヒンジを紹介します。
美和ロックの耐震丁番
![耐震丁番FH](https://www.1169.co.jp/global-image/units/img/22164-1-20200623094328_b5ef1503007fa1.jpg)
もしも、大きな地震でドアが開かなかったら・・・・
●美和ロックの耐震丁番はこんな時も安心。
●スプリングの柔軟性で地震に対応します。
●耐震丁番だけで低コストに地震対策ができます。
●普通のドアでも地震対策が可能。
●耐震丁番は、3枚吊用と2枚吊用の2タイプがあります。
(どちらも重量50kg以下の扉にご使用下さい)
地震でドアが開かなくなるメカニズム
![](https://www.1169.co.jp/global-image/units/img/3333-1-20160415171128_b5710a2301210c.jpg)
耐震丁番は+ー(上下)どちらの変形にも対応しています。
![tyouban](https://www.1169.co.jp/global-image/units/img/3335-1-20160415172127_b5710a4879d860.jpg)
一般の丁番 耐震丁番
耐震丁番FHカタログ(1.2MB)
PDFファイルをご覧になるには、Adobe® Reader®が必要です

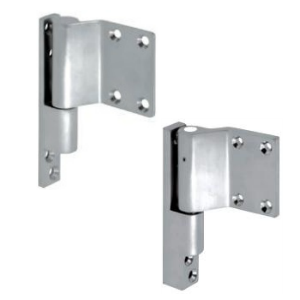

中西産業のソリッドヒンジ
丁番補修などに最適の丁番
![中西ソリッドヒンジ](https://www.1169.co.jp/global-image/units/img/79082-0-20210331100045_b6063c9bda4fdb.png)
SOR-C(L) SOR-D(L) SOR-E(L)
最大扉重量(SOR-C)
2枚吊り・・60kg以下 3枚吊り・・100kg以下
材質:ステンレス
最大扉重量(SOR-D)
2枚吊り・・80kg以下 3枚吊り・・120kg以下
材質:銅合金(上下調整可能)
最大扉重量(SOR-E)
2枚吊り・・80kg以下 3枚吊り・・120kg以下
材質:ステンレス(上下調整可能)
注記:左右勝手あり
:回転はドライメタル仕様(潤滑油不要)
【施工例】ソリッドヒンジSOR-C
●両開き扉に電気錠を設置する際、親扉の旗丁番の劣化が激しいため、既存の丁番を撤去してソリッドヒンジを取り付け補修しました。
![ソリッドヒンジ工事1](https://www.1169.co.jp/global-image/units/img/22170-1-20200623095835_b5ef153bb59c93.jpg)
工事前1
![ソリッドヒンジ工事2](https://www.1169.co.jp/global-image/units/img/22170-2-20200623095835_b5ef153bb59dff.jpg)
工事前2
![ソリッドヒンジ工事3](https://www.1169.co.jp/global-image/units/img/22170-3-20200623095835_b5ef153bb59f66.jpg)
工事後1
![ソリッドヒンジ工事4](https://www.1169.co.jp/global-image/units/img/22170-4-20200623095835_b5ef153bb5a0ce.jpg)
工事後2
